Ideal Color 3400X

ITT Schaub-Lorenz

Données
Forum
Images
Collections

  • Année
  • 1976 ?
  • Catégorie
  • Récepteur de télévision ou moniteur
  • Radiomuseum.org ID
  • 256589

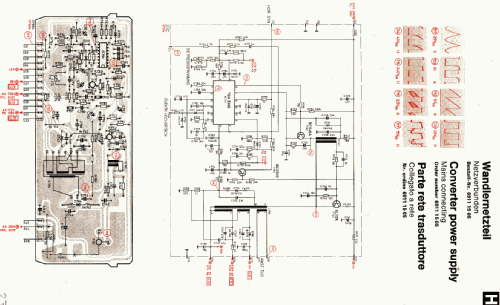

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 1
  • No. de transistors
  • Semi-conducteurs présents
  • Principe général
  • Super hétérodyne (en général)
  • Gammes d'ondes
  • VHF/UHF (voir details en note)
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 220 Volt
  • Haut-parleur
  • HP dynamique oval à aimant permanent
  • Puissance de sortie
  • 3 W (qualité inconnue)
  • Matière
  • Boitier en bois
  • De Radiomuseum.org

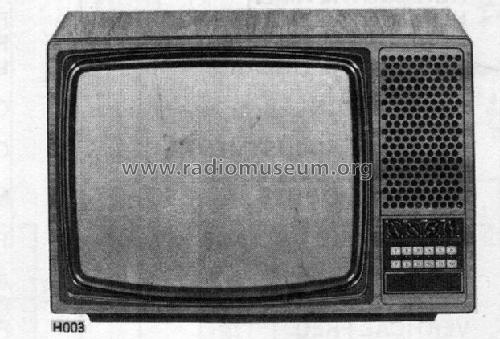

  • Modèle: Ideal Color 3400X - ITT Schaub-Lorenz
  • Forme
  • Modèle de table avec boutons poussoirs.
  • Dimensions (LHP)
  • 700 x 460 x 430 mm / 27.6 x 18.1 x 16.9 inch
  • Remarques

  • Volltransistor  Farbfernseh Gerät, Ideal Color 3400 X.

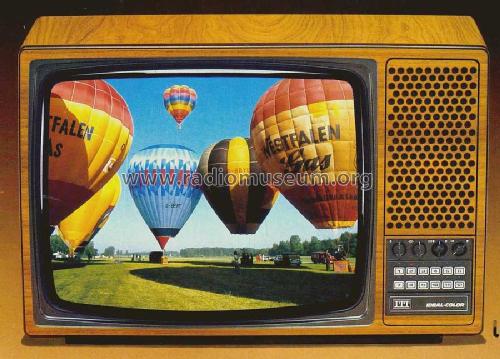

    Volltransistor Fernsehgerät mit 56 cm Heliochrom-Farbbildröhre, vom Typ: 560 BUB 22 - TC 01, und VIDOM-Chassis der 3. Generation. 12 Programmwahl-Kurzhubtasten mit Leuchtanzeige, VHF/UHF Standart-Tuner, Empfangsbereiche VHF Band 1 und 3, sowie UHF Band 4/5, nach CCIR-Norm Pal B/G.  Breitband Ovallautsprecher  13 x 18 cm mit 3 W NF-Verstärker, Bedienung des Gerätes durch 4 Drehregler für Helligkeit/Kontrast/Farbstärke und Lautstärke mit kombieniertem Ein/Aus-Schalter. Gehäuse Ausführungen: nußbaumfarbig, palisanderfarbig; lieferbares Zubehör: Drehfußgestell.
    Gerät auch lieferbar als Modell  Ideal Color 3400 OSCAR 12, mit VHF-Weitbereichs-Tuner
    (Kabel und Sonderkanäle).

    Halbleiter-Typen können mehrfach vorhanden sein.

  • Poids net
  • 39 kg / 85 lb 14.4 oz (85.903 lb)
  • Littérature

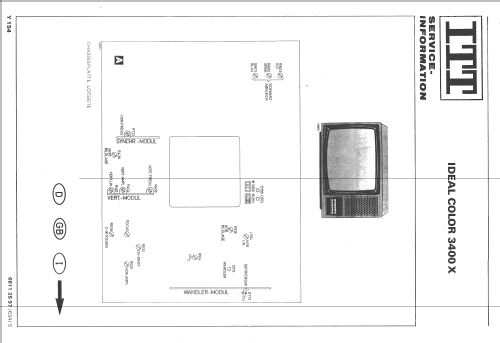

  • orig. Service-Information ITT
  • Auteur
  • Modèle crée par Reinhard Keins. Voir les propositions de modification pour les contributeurs supplémentaires.
