Netzgerät NG3000

Netzgerät NG3000; ITT Schaub-Lorenz (ID = 1576586) Power-S
Netzgerät NG3000; ITT Schaub-Lorenz (ID = 2577850) Power-S Netzgerät NG3000; ITT Schaub-Lorenz (ID = 2577851) Power-S
Netzgerät NG3000; ITT Schaub-Lorenz (ID = 1573789) Power-S Netzgerät NG3000; ITT Schaub-Lorenz (ID = 915187) Power-S
Netzgerät NG3000; ITT Schaub-Lorenz (ID = 915186) Power-S Netzgerät NG3000; ITT Schaub-Lorenz (ID = 915188) Power-S
Netzgerät NG3000; ITT Schaub-Lorenz (ID = 1489387) Power-S Netzgerät NG3000; ITT Schaub-Lorenz (ID = 1489388) Power-S
Netzgerät NG3000; ITT Schaub-Lorenz (ID = 1573790) Power-S Netzgerät NG3000; ITT Schaub-Lorenz (ID = 1576587) Power-S
Use red slider bar for more.
Netzgerät NG3000; ITT Schaub-Lorenz (ID = 2577850) Power-S
ITT Schaub-Lorenz: Netzgerät NG3000 [Power-S] ID = 2577850 1024x742
Select picture or schematic to display from thumbnails on the right and click for download.
For model Netzgerät NG3000, ITT Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  ITT Schaub-Lorenz
Year: 1968 ? Category: Power supply/conditioner or battery or charger
Semiconductors (the count is only for transistors) Semiconductors present. AC117
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 127/220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Netzgerät NG3000 - ITT Schaub-Lorenz
Material Modern plastics (no Bakelite or Catalin)
Dimensions (WHD) 64 x 66 x 32 mm / 2.5 x 2.6 x 1.3 inch
Notes

Netzanschlussgerät NG3000 für ITT Schaub-Lorenz Weekend 100 Automatic und andere Modelle.

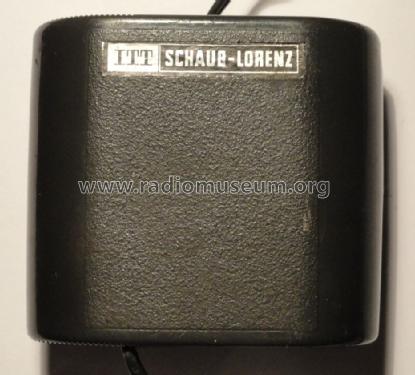

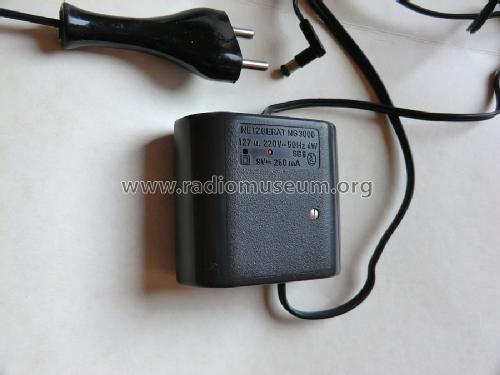

Anschluss am oder im Gerät mit Winkel-Hohlstecker; Ausgang 9 V/250 mA Gleichspannung, stabilisiert. Netzgerät hat die Form zweier nebeneinander liegender Monozellen und kann in entsprechende Batteriekästen eingesetzt werden. Anzeige der gewählten Netzspannung über roten Kennstift.

Inserito sul fondo, all'interno, vicino allo scomparto delle batterie, del modello ITT Schaub-Lorenz Weekend 100 Automatic, ne permette il funzionamento con la corrente elettrica. Piccolo indicatore rosso del voltaggio. Uscita 9V= 250 mA.

Siehe auch Graetz NG3000.

Net weight (2.2 lb = 1 kg) 0.3 kg / 0 lb 10.6 oz (0.661 lb)

Model page created by Felice Nicolini. See "Data change" for further contributors.
