Studio Recorder 62

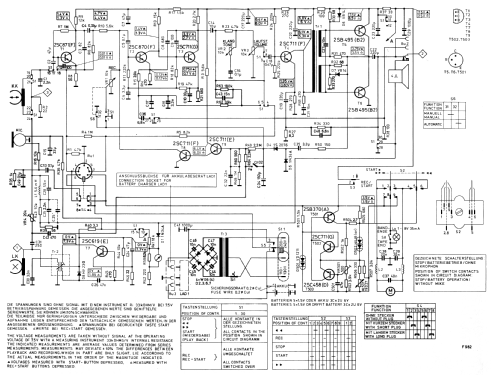

Studio Recorder 62; ITT Schaub-Lorenz (ID = 1277830) R-Player

Studio Recorder 62; ITT Schaub-Lorenz (ID = 1277831) R-Player

Studio Recorder 62; ITT Schaub-Lorenz (ID = 1277832) R-Player

Studio Recorder 62; ITT Schaub-Lorenz (ID = 1277833) R-Player

Studio Recorder 62; ITT Schaub-Lorenz (ID = 1277834) R-Player

Studio Recorder 62; ITT Schaub-Lorenz (ID = 1277835) R-Player

Studio Recorder 62; ITT Schaub-Lorenz (ID = 1277836) R-Player

Studio Recorder 62; ITT Schaub-Lorenz (ID = 1277837) R-Player
Studio Recorder 62; ITT Schaub-Lorenz (ID = 414064) R-Player Studio Recorder 62; ITT Schaub-Lorenz (ID = 1277854) R-Player
Studio Recorder 62; ITT Schaub-Lorenz (ID = 1277855) R-Player Studio Recorder 62; ITT Schaub-Lorenz (ID = 1277856) R-Player
Studio Recorder 62; ITT Schaub-Lorenz (ID = 1291676) R-Player
Use red slider bar for more.
Studio Recorder 62; ITT Schaub-Lorenz (ID = 414064) R-Player
ITT Schaub-Lorenz: Studio Recorder 62 [R-Player] ID = 414064 590x476
Select picture or schematic to display from thumbnails on the right and click for download.
For model Studio Recorder 62, ITT Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  ITT Schaub-Lorenz
Year: 1976–1978 Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) 12: 2SC871 2SC870 2SC711 2SC711 2SB495 2SB495 2SC711 2SC711 2SC619 2SB370 2SC711 2SC458 1N34A 1S2076 HV46 VB14 W06B HV23G
Main principle Audio-Amplification
Wave bands - without
Details Cassette-Recorder or -Player
Power type and voltage Line / Batteries (any type) / 110-240 / 5×1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 1.5 W (unknown quality)
from Radiomuseum.org Model: Studio Recorder 62 - ITT Schaub-Lorenz
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 200 x 66 x 250 mm / 7.9 x 2.6 x 9.8 inch
Notes ITT Schaub-Lorenz studio recorder 62. Eingebautes Mikrofon; abschaltbare Aussteuerungsautomatik; Übertragungsbereich: 60···10000 Hz. Zeigerinstrument für Aussteuerungs- und Batteriekontrolle. Pausenschalter, Bandzählwerk, autom. Umschaltung auf Chromdioxy-Cassetten. Bandendabschaltung mit Anzeige. Ein Gerät auch für die Planet UE Handelsgruppe.
Net weight (2.2 lb = 1 kg) 2.4 kg / 5 lb 4.6 oz (5.286 lb)
Collectors' prices
Source of data Handbuch VDRG 1977/1978
Mentioned in Handbuch VDRG 1976/1977

Model page created by Bernd P. Kieck. See "Data change" for further contributors.



All listed radios etc. from ITT Schaub-Lorenz
Here you find 757 models, 697 with images and 333 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
ITT Schaub-Lorenz: Studio Recorder 62
Threads: 3 | Posts: 4
Hits: 323     Replies: 0
itt: Recorder 62
Egon Strampe
15.Dec.18
  1

Holger O. schreibt hierzu

Attachments


Hits: 415     Replies: 0
itt: Riemensätze
Egon Strampe
18.Oct.18
  1

Hallo Herr Kalin Der Itt Studio Recorder 62 hat dasselbe Laufwerk wie der
Studio Recorder 60, 70, 71 und 72.
In der berühmten Bucht gibt es passende Riemensätze, die natürlich auch
im Studio Recorder 62 passen.
Schöne SammlergrüsseHolger O .


Hits: 541     Replies: 1
itt: ITT studio recorder 62
Stefan Kälin
15.Oct.18
  1

Hallo geschätzte Hobbykollegen

Ich brauche für den ITT studio recorder 62 neue Riemen, doch leider finde ich bei den, sonst üblichen Lieferanten keine Riemensets. Daher meine Frage, welcher ITT Recorder dieser Serie hat das gleiche Laufwerk? Der ähnliche Recorder müsste nicht mal ein Zählwerk haben, aber einfach das Kassettenlaufwerk müsste identisch sein, so dass ich von diesem Typ Riemen besorgen könnte.

Es grüsst Stefan Kälin

Archiv GFGF
14.Dec.18
  2

Nach den Unterlagen im GFGF Archiv sind folgende Typen dem 62 sehr ähnlich, dh. das Laufwerk sieht gleich aus: SL 50; SL 51, SL52, SL53, SL54, SL55 und Studio Recorder 60. Herr Alfred Kirchner- GFGF vertreibt Riemen, diesen könnten SIe fragen.

Die Riemenführung und mechanische Anordnung erinnert sehr an das Laufwerk KT 300 aus der DDR, wer hat da wohl abgeguckt?

Viele Grüße

Ingo Pötschke
