• Pays
• Allemagne

• Fabricant / Marque
• ITT Schaub-Lorenz

• Année
• 1972/1973

• Catégorie
• Enrégistreur et/ou reproducteur son/video

• Radiomuseum.org ID
• 28845

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 12

• Semi-conducteurs

• Principe général
• Amplification audio

• Gammes d'ondes
• - sans

• Particularités
• Magnétophone à cassettes

• Tension / type courant
• Secteur et Piles (tous types). / 110-150; 200-240 / 5×1,5 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Puissance de sortie
• 1.2 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org

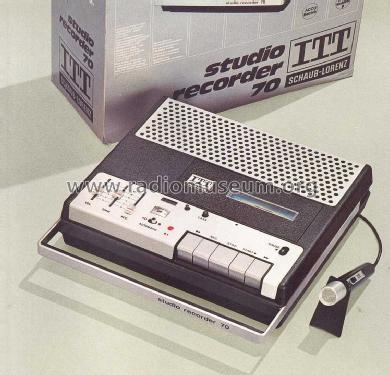

• Modèle: Studio Recorder 70-Cr 53310705 - ITT Schaub-Lorenz

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 270 x 70 x 250 mm / 10.6 x 2.8 x 9.8 inch

• Remarques
• Aussteuerungsautomatik abschaltbar; Übertragungsbereich: 60-12000 Hz.

• Poids net
• 3 kg / 6 lb 9.7 oz (6.608 lb)

• Source extérieure
• Erb

• Source
• Handbuch VDRG 1972/1973 / Radiokatalog Band 2, Ernst Erb

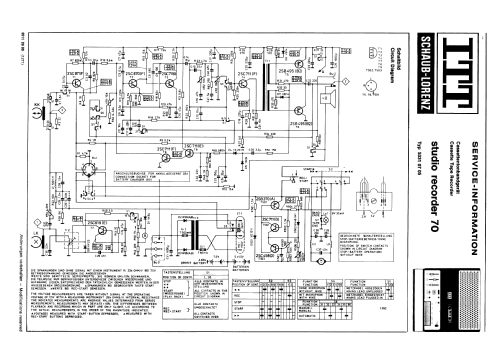

• Schémathèque (1)
• -- Original-techn. papers.
