TOURING europa Grundtype

TOURING europa Grundtype; ITT Schaub-Lorenz (ID = 434276) Radio
Use red slider bar for more.
TOURING europa Grundtype; ITT Schaub-Lorenz (ID = 434276) Radio
ITT Schaub-Lorenz: TOURING europa Grundtype [Radio] ID = 434276 914x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model TOURING europa Grundtype, ITT Schaub-Lorenz Wien

Country:  Austria
Manufacturer / Brand:  ITT Schaub-Lorenz Wien
Year: 1967/1968 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 5 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2.5 W (unknown quality)
from Radiomuseum.org Model: TOURING europa Grundtype - ITT Schaub-Lorenz Wien
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 300 x 188 x 93 mm / 11.8 x 7.4 x 3.7 inch
Notes

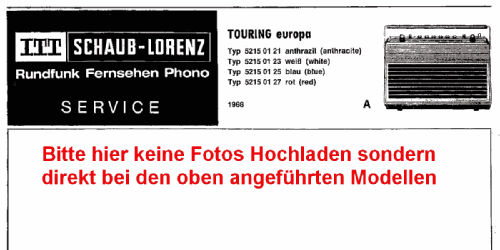

Hier keine Bilder hochladen.
Gerät gibt es in 4 verschiedenen Ausführungen.
Bitte Bilder zum richtigen Modell laden.


4 Farben: 521501-21 = anthrazit, 521501-23 = weiß, 521501-25 = blau, 521501-27 = rot. Dieses Gerät wurde bei ITT Schaub-Lorenz Wien (früher Ingelen) für die EFTA-Freihandelszone hergestellt. Sichtbares Zeichen ist das "Made in Austria" auf der Skala unter dem Lautstärkeregler. Bitte Geräte mit diesem Merkmal bei ITT Schaub-Lorenz Wien suchen bzw. anlegen.

Alle "Europa"-Modelle besitzen ein eigenes "49m Europa-Band".

Net weight (2.2 lb = 1 kg) 3.4 kg / 7 lb 7.8 oz (7.489 lb)
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb

Model page created by Wolfgang Bauer. See "Data change" for further contributors.
