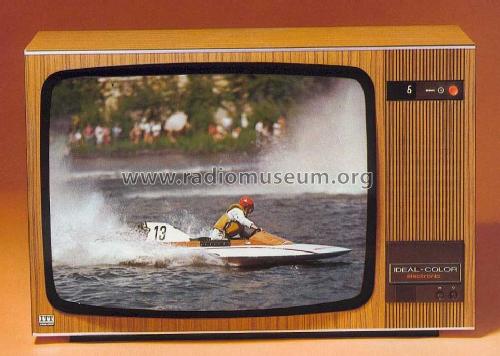

Weltspiegel Ideal Color 1749 Ch= 58616301

ITT Schaub-Lorenz

  • Year
  • 1975
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 253824

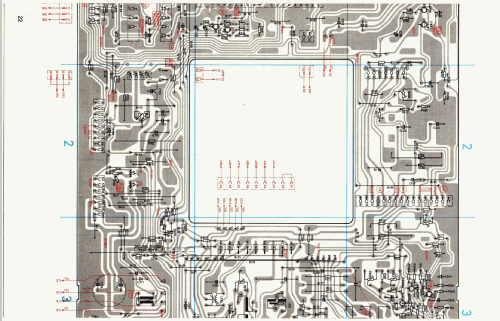

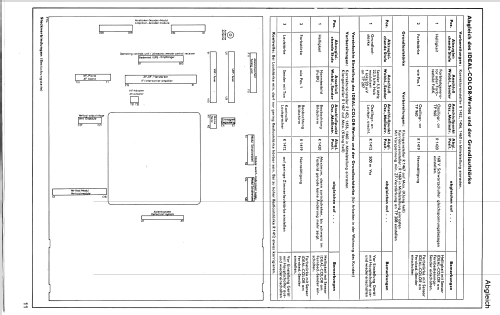

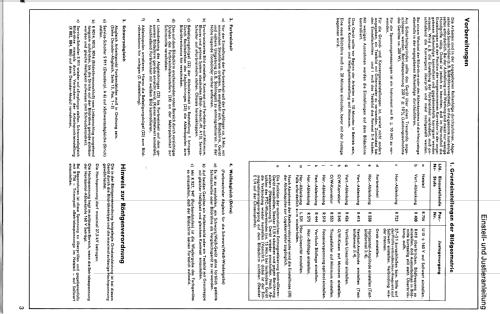

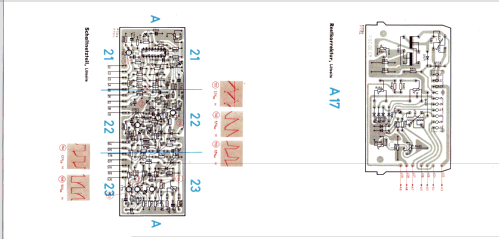

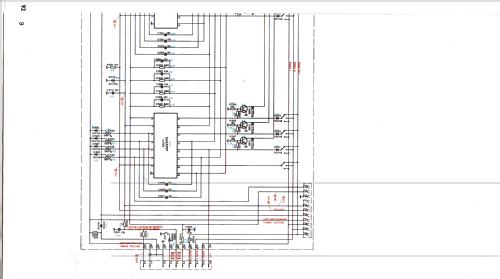

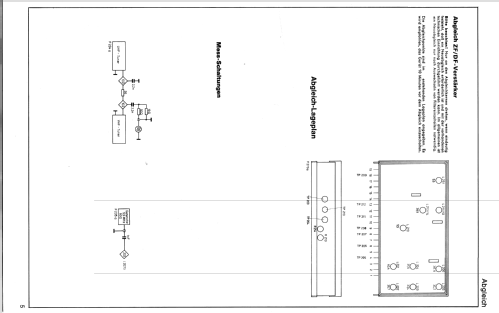

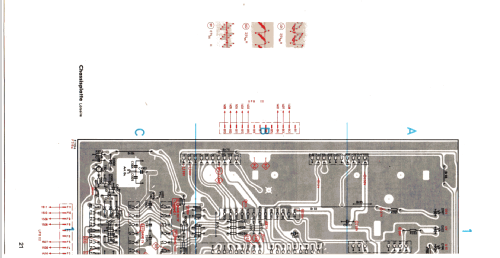

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 2
  • Number of Transistors
  • 12
  • Main principle
  • Superheterodyne (common); ZF/IF 38900 kHz
  • Wave bands
  • VHF incl. FM and/or UHF (see notes for details)
  • Details
  • Remote Control (with wire or wireless)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • from Radiomuseum.org
  • Model: Weltspiegel Ideal Color 1749 Ch= 58616301 - ITT Schaub-Lorenz
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 760 x 515 x 455 mm / 29.9 x 20.3 x 17.9 inch
  • Notes
    • Farbfernseher
    • 66 cm Bildröhre A66-500X
      • Inline-Schlitzmaske
      • Schnellheizkatode
    • Modul-Chassis
    • 8 Programmspeicher
    • BFR84 Mosfet im HF-Teil
    • "Ideal-Color"-Taste auf Fernbedienung
    • Klangregler

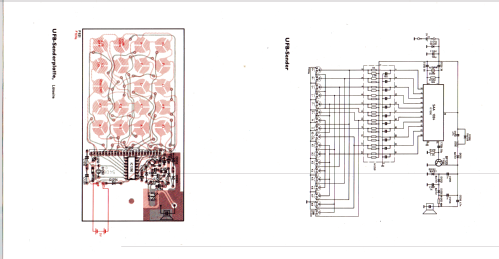

    • Ultraschall-Fernbedienung UFB3
    • Kanalanzeige mit "Leuchtröhre" (7-Segment-VFD)
    • erhältlich in
      • Dekor Nußbaum
      • Dekor Altweiß

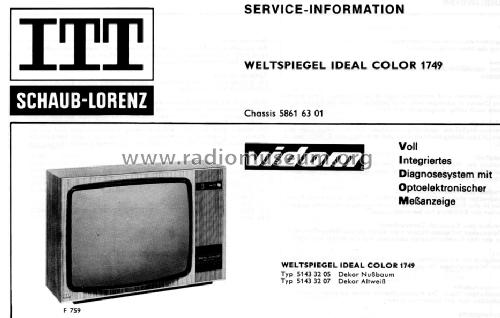

    • VIDOM-System (Voll integriertes Diagnosesystem mit Optoelektronischer Meßanzeige)
    • Lautsprecher 13x18cm
    • Zubehör:
      • Drehfußgestell 6
      • FS-Kopfhörer FKH100
  • Net weight (2.2 lb = 1 kg)
  • 39.2 kg / 86 lb 5.5 oz (86.344 lb)
  • Price in first year of sale
  • 2,400.00 DM
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by a member from D. See "Data change" for further contributors.
