Module HF-MF J33-1

Jason (France); Paris

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1965
  • Categoria
  • Modulo per radio post 1925 (non un particolare, nessun tasto)
  • Radiomuseum.org ID
  • 337565

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di transistor
  • 3
  • Principio generale
  • Amplificatore per radiofrequenza; ZF/IF 10700 kHz
  • N. di circuiti accordati
  • 3 Circuiti Mod. Freq. (FM)
  • Gamme d'onda
  • Solo modulazione di frequenza (FM)
  • Tensioni di funzionamento
  • Fornita mediante altra unità o unità principale. / 9 Volt
  • Altoparlante
  • - Per cuffie o amplificatori esterni
  • Materiali
  • Printed Circuit Board
  • Radiomuseum.org
  • Modello: Module HF-MF J33-1 - Jason France; Paris
  • Forma
  • Chassis o in scatola da montaggio
  • Dimensioni (LxAxP)
  • 155 x 24 x 45 mm / 6.1 x 0.9 x 1.8 inch
  • Annotazioni

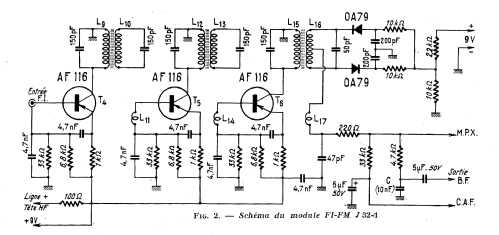

  • Les modules décrits ci-dessous sont réalisés par Jason, spécialiste bien connu de la haute fidélité. Ils comprennent essentiellement les éléments suivants, montés sur des plaquettes à câblage imprimé :

     Un amplificateur FI-FM équipé de 3 transistors et 2 diodes reférence réf.J.33-1 faisant l'objet de ce modèle.

    Les autres modules font l'objet de fiches de modèles différents:
    1° Une tête convertisseuse HF avec CV 3 cages réf J.31-2
    2° Une tête convertisseuse HF avec CV 2 cages réf J.31-1
    4° Un amplificateur FI-FM équipé de 4 transistors et 2 diodes reférence réf.J.33-2
    5° Un décodeur multiplex, équipé de trois transistors et quatre diodes (réf. J.28-1)
    6° Un indicateur visuel d'émissions stéréophoniques FM multiplex, équipé de 2 transistors et d'une diode (réf. J.29)
    7° Une plaquette ampli-préampli BF 6 W à 6 transistors
    8° Une plaquette alimentation secteur alternatif régulée, à 3 transistors et une diode zéner.

    Les caractéristiques du module FI-FM  reférence J 33-1, sont les suivantes:
    • Tension de sortie BF mesure à 95 MHz modulation 30% :
     - à Ve = 10 µV : 80 mV
     - à Ve =  2 µV : 40 mV
    • Distorsion harmonique pour excursion 100% = 1%
    • Bande passante sortie MPX -3 dB à 50 kHz
    • Bande passante BF avant désaccentuation 50 µs 30 Hz à 50 kHz
    • Bande passante MF à -3 dB = 200 kHz
    • Fréquence nominale = 10,7 MHz
    • Supression AM > 30 dB
    • Consommation 9 mA sous 9V.

  • Prezzo nel primo anno
  • 70.00 FRF
  • Autore
  • Modello inviato da Jean-Pierre Ambroise. Utilizzare "Proponi modifica" per inviare ulteriori dati.
