Funkprüfgerät b1 (FuPr b1)
Kaiser Electronic GmbH; Heidelberg
- Country
- Germany
- Manufacturer / Brand
- Kaiser Electronic GmbH; Heidelberg
- Year
- 1962 ?
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 275577
- Number of Tubes
- 2
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Funkprüfgerät b1 - Kaiser Electronic GmbH;
- Shape
- Boatanchor (heavy military or commercial set >20 kg).
- Dimensions (WHD)
- 470 x 360 x 330 mm / 18.5 x 14.2 x 13 inch
- Notes
-
Transportables Gerät zur Prüfung der Funksprechgeräte

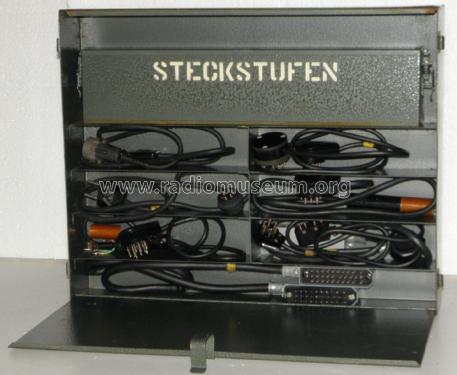

FuG 7 und FuG 7a (Telefunken) und FuG 8 (Lorenz). Umfasst Prüfsender (73 bis 90 MHz), Tongenerator (800 Hz), Vielfachspannungsmesser (Gleichspannungen 5 V, 30 V, 100 V, 300 V), Ohmmeter (50 kΩ, 5 MΩ), Durchgangsprüfer sowie Röhrenprüfgerät. Aufnahmen zur Prüfung der Steckstufen des FuG 8.
- Net weight (2.2 lb = 1 kg)
- 22 kg / 48 lb 7.3 oz (48.458 lb)
- Mentioned in
- -- Original-techn. papers. (LSHD-Dv. 812 "Das Funkprüfgerät b1")
- Author
- Model page created by Siegfried Droese. See "Data change" for further contributors.
