Kvarc {Кварц} [Quartz] 402

Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 146065) Radio

Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 460754) Radio

Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 460755) Radio

Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 460756) Radio
Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 2227098) Radio Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 2395406) Radio
Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 840592) Radio Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 287741) Radio
Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 431441) Radio Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 431440) Radio
Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 155257) Radio Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 287745) Radio
Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 431438) Radio Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 431439) Radio
Use red slider bar for more.
Kvarc {Кварц} [Quartz] 402; Kishtim Radio Works (ID = 2227098) Radio

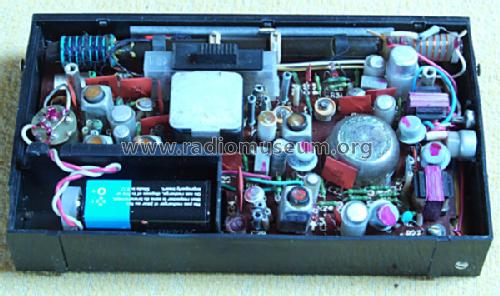

Kishtim Radio Works: Kvarc {Кварц} [Quartz] 402 [Radio] ID = 2227098 1282x1923
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kvarc {Кварц} [Quartz] 402, Kishtim Radio Works

Country:  Soviet Union
Manufacturer / Brand:  Kishtim Radio Works
Year: 1972 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 8: ГТ309 ГТ309 ГТ309 ГТ309 МП40 МП40 МП40 МП40
Main principle Super-Heterodyne (Super in general); ZF/IF 465 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast and Short Wave (SW).
Details
Power type and voltage Dry Batteries / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 0.25 W (unknown quality)
from Radiomuseum.org Model: Kvarc {Кварц} [Quartz] 402 - Kishtim Radio Works
Material Modern plastics (no Bakelite or Catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 180 x 117 x 42 mm / 7.1 x 4.6 x 1.7 inch
Notes

Made for export to foreign countries. In der DDR 1974 angeboten.

Net weight (2.2 lb = 1 kg) 0.5 kg / 1 lb 1.6 oz (1.101 lb)
Price in first year of sale 160.00 DM
Collectors' prices
Mentioned in Importgeräte- Service, Funkverlag B. Hein.
Literature/Schematics (1) Zeitschrift Radio Fernsehen Elektronik Jahrgang 1975 Heft 16 Seite 539.

Model page created by Jörg Kulbe. See "Data change" for further contributors.



All listed radios etc. from Kishtim Radio Works
Here you find 12 models, 12 with images and 4 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Kishtim Radio Works: Kvarc {Кварц} [Quartz] 402
Threads: 1 | Posts: 1
Hits: 1319     Replies: 0
kishtim: Quartz-402, Drehko-Problem
Gerd Reinhöfer † 12.03.2014
28.May.12
  1

Hallo,



ein Tip zum Drehko dieses Gerätes (und anderer mit solchen Foliendrehkos).

Fehlerbild: Beim Betätigen der Abstimmung kam es immer wieder zu Aussetzern.

Eine Überprüfung der Lötanschlüsse ind Nachlöten der betreffenden Stellen ergab keinen Fehler. Wohl aber Ausübung von mechanischem Druck auf die Lötstellen von der Oberseite der Leiterplatte her.

Reparatur: Ausbau des Drehkos, um ihn außerhalb des Gerätes zu testen. Dabei ergab sich, daß das Gewinde auf einem der 4 Messingbolzen wohl schon bei der Montage überdreht wurde oder schon bei der Fertigung einen zu kleinen Durchmesser hatte. Weil die Muttern verlackt waren, fiel das vorerst gar nicht auf. Nach Entfernen der Isolierhülle wurde aber festgestellt, daß dadurch eines der Statorpakete nicht richtig kontaktiert wurde, die Anschlußfahne war locher und wackelte.

Da ein Nachschneiden des Gewindes nicht möglich ist, versuchte ich es durch Tauschen der Mutter gegen eine andere, von einem der beiden Bolzen, die nur mechanische Funktion haben. Das funktionierte auf Anhieb, diie Mutter ließ sich gut festziehen. Komischerweise paßte die andere Mutter auf dem anderen Bolzen gut und ließ sich ebenfalls festziehen.

Ergebnis: das Gerät funktioniert wieder tadellos.

Offensichtlich sind diese feinen Gewinde größeren Toleranzen unterworfen, man sollte diese Drehkos bei Reparaturen auch daraufhin überprüfen.



Gruß Gerd
