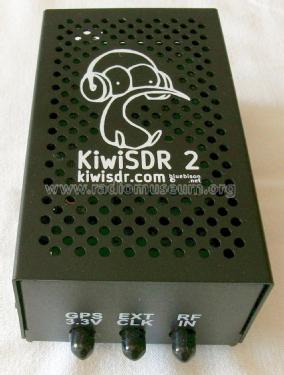

KiwiSDR 2

Kiwisdr NZ Ltd.; Masterton

Data
Forum
Pictures
Collections

  • Year
  • 2023 ?
  • Category
  • Miscellaneous (Other, Various) - see notes
  • Radiomuseum.org ID
  • 356001

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Special principle (see notes)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Powered by external power supply or a main unit. / DC 5 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: KiwiSDR 2 - Kiwisdr NZ Ltd.; Masterton
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 72 x 55 x 123 mm / 2.8 x 2.2 x 4.8 inch
  • Notes

  • KiwiSDR 2

    Unlike KiwiSDR 1, no SD card is supplied. The software is pre-installed and should work out of the box. Also, unlike KiwiSDR 1 the first network software update is delayed until the first overnight update window (1-5AM local time) so you don't have to wait an extra hour before first use. This assumes the Kiwi has a network connection to the Internet etc.
    KiwiSDR 2 runs Debian 11.

    Specifications:

    • Software defined radio for connection to PC via LAN (local) or via router to Internet via any Internet browser (via proxy server)
    • Frequency range 0 - 30 MHz
    • GPS receiver with separate external antenna for calibration of the clock frequency
    • AM, AMWide, AMNarrow, synchronous demodulator, QAM, CW, IQ
    • Receiver software with extensions permanently programmed
    • Most important extensions that can be called up from the menu:
    • Decoder for Digital Radio Mondiale (DRM)
    • Telefax
    • FSK Two-tone telegraphy
    • Time signal Time code for MSF 60 and DCF 77
    • Morse code decoder CW
    • TDoA Direction finding (only via Internet)
    • FT4/FT8
    • SSTV
    • FFT
    • Loran_C
    • Antenna switch
    • Frequency generator for calibration
    • Antenna connection: SMA socket
    • Power supply socket: 5.5 mm x 2.1 mm minus outside

    Software Defined Radio zum Anschluss über LAN an PC (local) oder über Router an Internet über beliebigen Internetbrowser (über Proxy-Server)

    • Frequenzbereich 0 - 30 MHz
    • GPS Empfänger mit separater Aussenantenne zur Kalibrierung der Taktfrequenz
    • AM, AMWide, AMNarrow, Synchrondemodulator, QAM, CW, IQ
    • Empfängersoftware mit Extensions fest einprogrammiert
  • Net weight (2.2 lb = 1 kg)
  • 0.4 kg / 0 lb 14.1 oz (0.881 lb)
  • Price in first year of sale
  • 528.00 Euro
  • Mentioned in
  • -- Original-techn. papers. (homepage kiwisdr.com/info/)
  Bedienhinweise 75 KB
  • Documents regarding this model

 Collections | Museums | Literature

Collections

The model KiwiSDR 2 is part of the collections of the following members.

 Forum

Forum contributions about this model: Kiwisdr NZ Ltd.;: KiwiSDR 2

Threads: 1 | Posts: 1

"It is especially important to use the power off button before removing power from the Kiwi as this first halts Debian in a safe fashion that will prevent any possible filesystem corruption."

Dieser Hinweis droht in der Fülle der Informationen unterzugehen, ist aber essenziell wichtig.

Die Spannungsversorgung (5V) sollte einerseits einen definierten Einschaltvorgang (Anstieg auf 4,75 V innerhalb von 10 ms) ermöglichen, als auch, und das ist viel wichtiger, sollte ein definiertes Herunterfahren beachtet werden, bevor man den Netzstecker oder den 5V-Stecker zieht.

Es genügt nicht, zum Ausschalten einfach den 5V-Stecker zu ziehen. Dabei könnte der Beagle Bone beschädigt werden oder unter Speicherverlust leiden.
Bevor die 5V abgeschaltet werden, muss zwingend über die Administatorkonsole, Reiter "control" die rot unterlegte Schaltfläche "power beagle off" angeklickt werden, anschließend die Schaltfläche "confirm". Die gelbe und grüne Leuchtdiode am RJ45 Anschluss verlöschen. Nach Ablauf der 60 Sekunden der angezeigten Sanduhr ist die Serververbindung sauber getrennt. Es erscheint dann Error 404. Erst dann den 5V-Stecker am KiWi ziehen oder das Netzteil vom Lichtnetz trennen. So vermeidet man unerwartetes Verhalten, das bis zum Notwendigwerden des Neu-Flashens des Betriebssystems führen kann.





Karl-Heinz Bradtmöller, 27.Mar.26

Weitere Posts (1) zu diesem Thema.
