Aktiver Studio-Regielautsprecher O 98

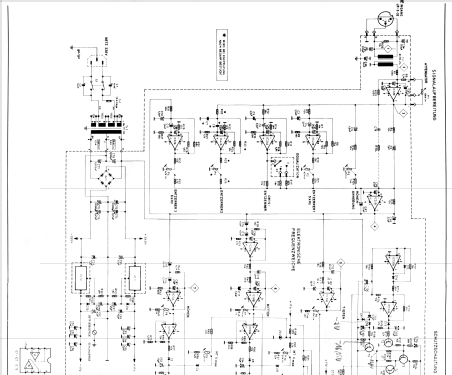

Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 1884332) Speaker-P

Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 1884333) Speaker-P

Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 1356825) Speaker-P

Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 1356827) Speaker-P

Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 1884331) Speaker-P

Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 1354913) Speaker-P

Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 1354914) Speaker-P

Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 1354915) Speaker-P

Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 1354916) Speaker-P

Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 1354917) Speaker-P
Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 1356823) Speaker-P Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 1353764) Speaker-P
Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 2353014) Speaker-P
Use red slider bar for more.
Aktiver Studio-Regielautsprecher O 98; Klein & Hummel; (ID = 1356823) Speaker-P
Klein & Hummel;: Aktiver Studio-Regielautsprecher O 98 [Speaker-P] ID = 1356823 850x628
Select picture or schematic to display from thumbnails on the right and click for download.
For model Aktiver Studio-Regielautsprecher O 98, Klein & Hummel; Stuttgart-Kemnat (Marke: K+H, Telewatt, Schwabenradio):
Q: Klein & Hummel, Techische Unterlagen

Country:  Germany
Manufacturer / Brand:  Klein & Hummel; Stuttgart-Kemnat (Marke: K+H, Telewatt, Schwabenradio)
Year: 1982–1999 Category: Loudspeaker, headphone or earphone
Semiconductors (the count is only for transistors) 3: BF245 BC550 TL072 NE5532 STK086G LM317 LM337 BZX83 1N4148
schematic requested
Main principle Audio-Amplification
Wave bands - without
Details Loudspeaker + integr.Amplifier
Power type and voltage Alternating Current supply (AC) / 230 Volt
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: Aktiver Studio-Regielautsprecher O 98 - Klein & Hummel; Stuttgart-
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 383 x 253 x 185 mm / 15.1 x 10 x 7.3 inch
Notes

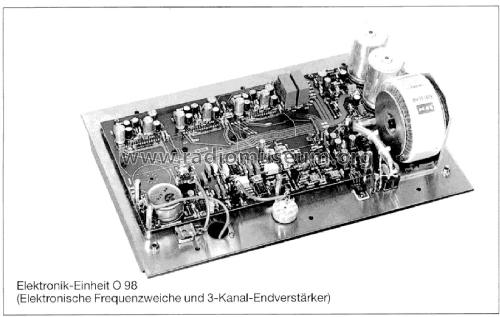

11 Dioden, 12 ICs.

Der Klein & Hummel O 98 ist ein Abhörlautsprecher, der es ermöglicht, die Klanggüte des Programmmaterials auch in räumlich beengten Verhältnissen, wie Übertragungswagen, Theater-Regien, kleinen Tonstudios, etc. annähernd so gut zu beurteilen, wie es mit dem deutlich größeren, ehemaligen ARD/ZDF-Referenzlautsprecher O 92, möglich war. Bei der Entwicklung wurde größter Wert auf Linearität und das gleichmäßige frequenzunabhängige Abstrahlverhalten gelegt.

Es wurden in den Jahren seiner Bauzeit ca. 12000 Exemplare hergestellt.

Halbleiterliste: Je einmal pro Typ.

Ab Werk-Nr. 3500 geänderte Schaltung, dann 7 Transistoren. Andere Hybridverstärker in den Endstufen, nun Lautsprecher-Relais in den Ausgängen.

Ab 1997 wurde eine überarbeitete Version O 198 herausgebracht.

Das Nachfolgemodell hat die Bezeichnung O 300.

Net weight (2.2 lb = 1 kg) 12 kg / 26 lb 6.9 oz (26.432 lb)
Mentioned in - - Manufacturers Literature (Techn. Informationen, Georg Neumann GmbH)
Literature/Schematics (1) Klein+Hummel, Ostfildern-Kemnat, 2003

Model page created by Lutz Dingler. See "Data change" for further contributors.
