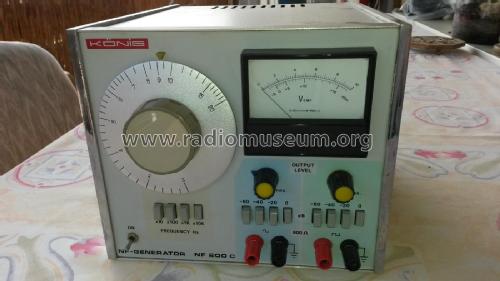

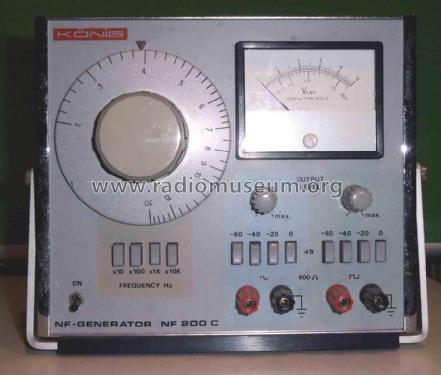

NF-Generator NF-200C

König Electronic GmbH; Reichelsheim

Données
Forum
Images
Collections

  • Année
  • 1982 ?
  • Catégorie
  • Appareils de mesure et de dépannage (matériel de labo)
  • Radiomuseum.org ID
  • 234864

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de transistors
  • Semi-conducteurs présents
  • Semi-conducteurs
  • Principe général
  • Amplification audio
  • Gammes d'ondes
  • - sans
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 127 - 220 Volt
  • Haut-parleur
  • - Pour casque ou amplificateur BF
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: NF-Generator NF-200C - König Electronic GmbH;
  • Forme
  • Modèle de table vertical (pas forme catédrale)
  • Dimensions (LHP)
  • 185 x 210 x 265 mm / 7.3 x 8.3 x 10.4 inch
  • Remarques

  • NF-Generator, der Sinus- und Rechtecksignale im Bereich von 20 Hz - 200 kHz liefert.

    Klirrfaktor max. 0,02 % bei 1 kHz.

    Gerät identisch zum Promax Modell GBT-200-C

  • Prix de mise sur le marché
  • 255.00 DM
  • Auteur
  • Modèle crée par Werner Ehehalt. Voir les propositions de modification pour les contributeurs supplémentaires.

 Collections | Musées | Littérature

Collections

Le modèle NF-Generator fait partie des collections des membres suivants.

 Forum

Contributions du forum pour ce modèle: König Electronic: NF-Generator NF-200C

Discussions: 1 | Publications: 1

  1. Der Typ „GBT-200D“ vom Hersteller PROMAX ist bezüglich der analogen Schaltung identisch mit derjenigen des „GBT-200C“ des gleichen Herstellers. Der „GTB-200D“ ist lediglich mit einer zusätzlichen digitalen Frequenzanzeige ausgestattet, die mit separaten Leiterplatten hinter der Frontplatte angeschraubt ist.
  1. Der Typ „Low Distortion NF Generator NF-200C“ des Herstellers KÖNIG ist identisch mit dem „GTB-200C“ des Herstellers PROMAX. Er besitzt die gleiche Schaltung.
  1. Der Typ „Low Distortion NF Generator NF-200D“ des Herstellers KÖNIG ist identisch mit dem „GTB-200D“ des Herstellers PROMAX. Er besitzt ebenfalls die gleiche Schaltung, wie der NF-200C, ist aber zusätzlich mit einer Digital-Anzeige der Frequenz ausgestattet.

Somit kann für eine Fehlersuche im Analogteil der obige Schaltplan für alle Typen verwendet werden.

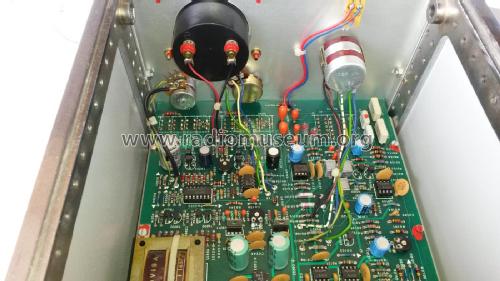

Über den D-Typen findet man praktisch nichts im Internet und erst ein Detail -Vergleich der Platinen lieferte die obigen Erkenntnisse. Eine Schaltung der Digitalanzeige des D-Typen ist leider nirgens zu finden.

Michael Buschmann, 29.Jan.26
