Stereo-Verstärker 30735 Art. Nr. 821/772

Stereo-Verstärker 30735 Art. Nr. 821/772; Neckermann-Versand (ID = 1343633) Ampl/Mixer

Stereo-Verstärker 30735 Art. Nr. 821/772; Neckermann-Versand (ID = 1343634) Ampl/Mixer

Stereo-Verstärker 30735 Art. Nr. 821/772; Neckermann-Versand (ID = 1343635) Ampl/Mixer

Stereo-Verstärker 30735 Art. Nr. 821/772; Neckermann-Versand (ID = 1343636) Ampl/Mixer
Stereo-Verstärker 30735 Art. Nr. 821/772; Neckermann-Versand (ID = 1230727) Ampl/Mixer Stereo-Verstärker 30735 Art. Nr. 821/772; Neckermann-Versand (ID = 1230728) Ampl/Mixer
Stereo-Verstärker 30735 Art. Nr. 821/772; Neckermann-Versand (ID = 1230729) Ampl/Mixer Stereo-Verstärker 30735 Art. Nr. 821/772; Neckermann-Versand (ID = 1230730) Ampl/Mixer
Use red slider bar for more.
Stereo-Verstärker 30735 Art. Nr. 821/772; Neckermann-Versand (ID = 1230727) Ampl/Mixer
Neckermann-Versand: Stereo-Verstärker 30735 Art. Nr. 821/772 [Ampl/Mixer] ID = 1230727 924x372
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stereo-Verstärker 30735 Art. Nr. 821/772, Neckermann-Versand KG; Frankfurt a.M.

Country:  Germany
Manufacturer / Brand:  Neckermann-Versand KG; Frankfurt a.M.
Brand

Twen Tone
Year: 1970 Category: Audio Amplifier or -mixer
Semiconductors (the count is only for transistors) 21: 2N4288 or. BC154 or. BC179 AC124 AC132 AD166
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Stereo-Verstärker 30735 Art. Nr. 821/772 - Neckermann-Versand KG;
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 380 x 97 x 200 mm / 15 x 3.8 x 7.9 inch
Notes

Neckermann Stereo-Verstärker Art.Nr. 821/772;
Eingänge für Tonband, Tuner, Plattenspieler I und Plattenspieler II.
Kopfhörerausgang an der Rückseite.
Das Gerät wurde zusammen mit dem Kassettenabspielgerät Art.Nr. 872/946 und dem Stereo-Tuner 30715 Art.Nr. 821/691 verwendet.
Hergestellt von Körting für die Neckermann Versand KG, Frankfurt a.M.

Jeder benutzte Transistor ist nur einmal gelistet. Transistor 2N4288 (oder BC154 oder BC179) hat im Schaltplan zweimal die gleiche Bezeichnung T716 bekommen.

Net weight (2.2 lb = 1 kg) 3.4 kg / 7 lb 7.8 oz (7.489 lb)

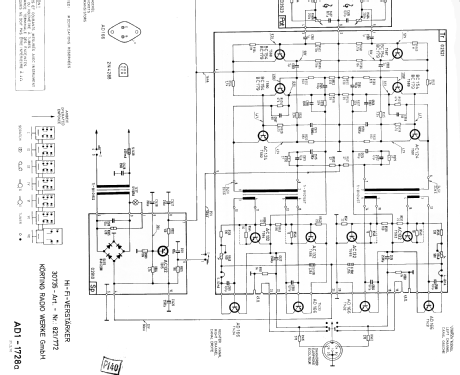

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Stephan Manthei. See "Data change" for further contributors.
