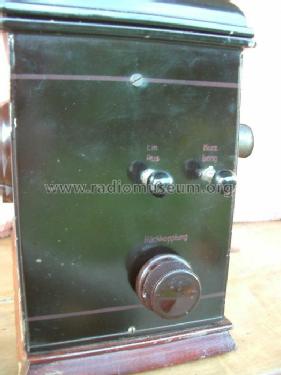

56G; Kramolin; München (ID = 461038) Radio
56G; Kramolin; München (ID = 460688) Radio 56G; Kramolin; München (ID = 460693) Radio
56G; Kramolin; München (ID = 460689) Radio 56G; Kramolin; München (ID = 460690) Radio
Use red slider bar for more.
56G; Kramolin; München (ID = 460688) Radio
Kramolin; München: 56G [Radio] ID = 460688 759x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model 56G, Kramolin; München und Berlin (AG bis 1925, dann & Co. GmbH):
D_KRAMOLIN_56 G

Country:  Germany
Manufacturer / Brand:  Kramolin; München und Berlin (AG bis 1925, dann & Co. GmbH)
Year: 1929/1930 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: RE034s RE034s RE134S
Main principle TRF with regeneration; 2 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Direct Current supply (DC) / 110/220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: 56G - Kramolin; München und Berlin
Material Metal case
Dimensions (WHD) 260 x 210 x 130 mm / 10.2 x 8.3 x 5.1 inch
Notes Als Vorschalt"lampe" im Heizkreis(L) kann ersatzweise eine normale 230V/40W - Glühlame (E14)eingesetzt werden.Jede Röhre erhält damit ca. 3,8V Uh.
Price in first year of sale 152.00 RM !
External source of data E. Erb 3-907007-36-0
Source of data Arlt's grosser Radiokatalog 1930 / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Röhren in FS-Bestückungstabellen
Mentioned in Der Radio-Händler / Radio-Fernseh-Händler (ab Aug. 1951, H.15) (2920)
