Capitano UKW TK62

Capitano UKW TK62; Kristallwerk Graz (ID = 208274) Radio Capitano UKW TK62; Kristallwerk Graz (ID = 447547) Radio
Capitano UKW TK62; Kristallwerk Graz (ID = 447548) Radio Capitano UKW TK62; Kristallwerk Graz (ID = 447550) Radio
Capitano UKW TK62; Kristallwerk Graz (ID = 486781) Radio Capitano UKW TK62; Kristallwerk Graz (ID = 486782) Radio
Capitano UKW TK62; Kristallwerk Graz (ID = 1011626) Radio Capitano UKW TK62; Kristallwerk Graz (ID = 1829190) Radio
Capitano UKW TK62; Kristallwerk Graz (ID = 1829191) Radio Capitano UKW TK62; Kristallwerk Graz (ID = 1829192) Radio
Use red slider bar for more.
Capitano UKW TK62; Kristallwerk Graz (ID = 208274) Radio
Kristallwerk Graz: Capitano UKW TK62 [Radio] ID = 208274 581x439
Select picture or schematic to display from thumbnails on the right and click for download.
For model Capitano UKW TK62, Kristallwerk Graz (auch Rainer):

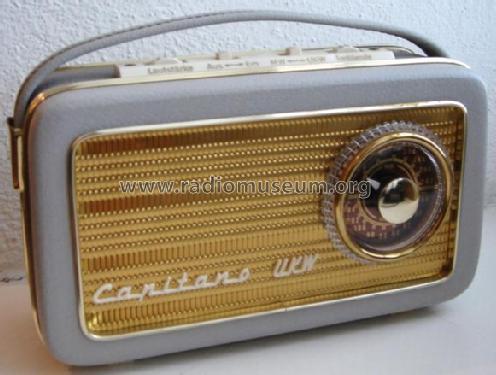

Kristallwerk Capitano Bildquelle: Sammlung E. Siegmund

Country:  Austria
Manufacturer / Brand:  Kristallwerk Graz (auch Rainer)
Year: 1962 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9:
schematic requested
Main principle Superheterodyne (common)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Dry Batteries / 2 x 4,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
Power out
from Radiomuseum.org Model: Capitano UKW TK62 - Kristallwerk Graz auch Rainer
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 230 x 130 x 85 mm / 9.1 x 5.1 x 3.3 inch
Notes AF114, AF115, 3 x AF116, 2 x OC75, 2 x OC74, 4 x OA79.
Source of data -- Collector info (Sammler)
Mentioned in RADIOBOTE, Österr. (Heft 5/2006, S.12 ff, Gerätebeschreibung)

Model page created by Gerhard Heigl. See "Data change" for further contributors.



All listed radios etc. from Kristallwerk Graz (auch Rainer)
Here you find 19 models, 15 with images and 6 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Kristallwerk Graz: Capitano UKW TK62
Threads: 1 | Posts: 1
Hits: 1525     Replies: 0
kristallwe: Capitano
Fritz Czapek † 29.9.17
21.Jul.06
  1 Guten Tag,
ich möchte ergänzende Informationen zu diesem Gerät abgeben:

Die Modellbezeichnung lautet: Capitano UKW, Type TK 62

Transistoren: AF114, AF115, 3 x AF116, 2 x OC75, 2-OC74, 4 x OA79

Betriebsspannung: 9 Volt (2 Taschenlampenbatterien à 4,5 Volt)

Lautsprecher 70 mm Dm., 10 Ohm, permanentdynamisch

Abmessungen: 23 x 13 x 8,5 cm

Originalpreis: Nicht im Fachhandel erhältlich, Verkauf nur an Mitglieder der Büchergilde

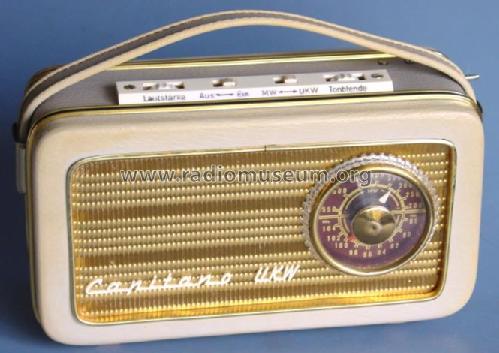

Bemerkung: Spätere Version als Type TK 64 mit kleinen Drucktasten statt der Schiebeschalter am Bedienteil

Hoffentlich konnte ich mit diesen Angaben dienen!
Liebe Grüße
Fritz Czapek




Kristallwerk Graz: Capitano UKW TK62
