• Country
• France

• Manufacturer / Brand
• ENB (E.N.B.), Laboratoire Industriel Radioélectrique; Paris

• Year
• 1952 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 265638

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• EF9

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC)

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

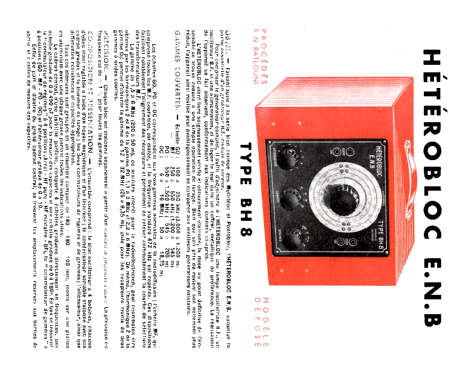

• Model: Hétérobloc BH8 - ENB E.N.B., Laboratoire

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 180 x 180 x 100 mm / 7.1 x 7.1 x 3.9 inch

• Notes

• 4 gammes (précision +-1%) :

  GO : 100 à 250 kHz
  MF : 250 à 550 kHz avec repère à 472 kHz
  PO : 550 à 1500 kHz.
  OC : 6 à 16 MHz, avec l'harmonique 2 permet d'optenir la gamme de 12 à 32 MHz.

  Échelle graduée de 0 à 490 pF pour la mesure des condensateurs.
  Échelle graduée de 0 à 180°.
  Atténuateur gradué de 0 à 10 en sortie HF.

  Alimentation soit par secteur alternatif avec transformateur (livraison normale), soit par secteur tous courants (voir documentation technique).

• Mentioned in
• - - Manufacturers Literature

• Author
• Model page created by Jean Marchal. See "Data change" for further contributors.
