80-M type 1

Lafayette Radio & TV Corp; New York (NY)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1935 ?
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 45832
    • anderer Name: Wholesale Radio

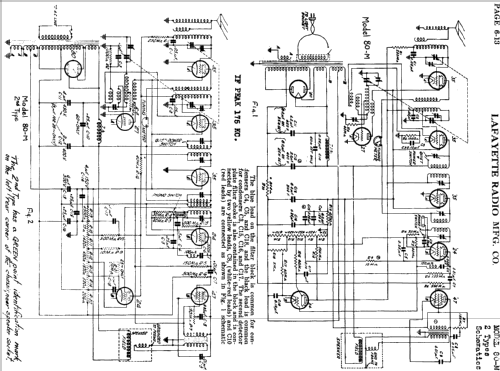

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 8
  • Hauptprinzip
  • Super mit HF-Vorstufe; ZF/IF 175 kHz
  • Anzahl Kreise
  • 7 Kreis(e) AM
  • Wellenbereiche
  • Mittelwelle, keine anderen.
  • Betriebsart / Volt
  • Wechselstromspeisung / 110 Volt
  • Lautsprecher
  • Dynamischer LS, mit Erregerspule (elektrodynamisch)
  • von Radiomuseum.org
  • Modell: 80-M [type 1] - Lafayette Radio & TV Corp; New
  • Bemerkung

  • Phono input. Tuning meter.

    Please see also model "80-M type 2". Type 2 has a green paint identification mark on the left rear corner of the chassis near speaker socket.



  • Datenherkunft extern
  • Ernst Erb
  • Schaltungsnachweis
  • Rider's Perpetual, Volume 6 = 1935 and before
