Nedra 1

Nedra 1 ; Leningrad Kozitsky (ID = 1887325) TRX

Nedra 1 ; Leningrad Kozitsky (ID = 1887498) TRX

Nedra 1 ; Leningrad Kozitsky (ID = 1887499) TRX

Nedra 1 ; Leningrad Kozitsky (ID = 1887500) TRX
Nedra 1 ; Leningrad Kozitsky (ID = 1887324) TRX
Use red slider bar for more.
Nedra 1 ; Leningrad Kozitsky (ID = 1887324) TRX
Leningrad Kozitsky: Nedra 1 [TRX] ID = 1887324 613x772
Select picture or schematic to display from thumbnails on the right and click for download.
For model Nedra 1, Leningrad Kozitsky Works:

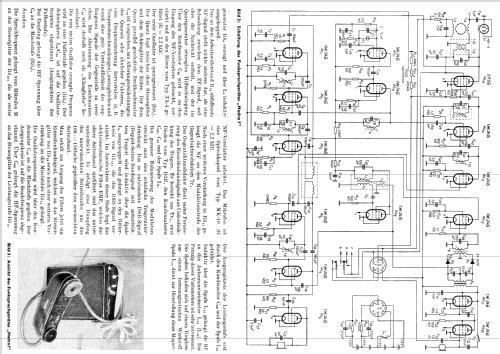

Aus Radio und Fernsehen 12/1962

Country:  Soviet Union
Manufacturer / Brand:  Leningrad Kozitsky Works
alternative name

Radiotelegraf Works
Year: 1960 Category: Transmitter & Receiver (TRX not Amateur)
Valves / Tubes 15: 1Ж24Б 1Ж24Б 1Ж24Б 1Ж24Б 1Ж24Б 1Ж24Б 1Ж24Б 1Ж24Б 1Ж24Б 1Ж24Б 1Ж24Б 1Ж24Б 1Ж24Б 1Ж24Б 2П5Б
Main principle Transceiver; ZF/IF 500 kHz; 2 AF stage(s); something special ? Please give information (notes)
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Dry Batteries / 1,2 & 60 & 120 & -15 Volt
Loudspeaker
Power out
from Radiomuseum.org Model: Nedra 1 - Leningrad Kozitsky Works
Material Moulded (Bakelite or Plastics)
Dimensions (WHD) 285 x 190 x 100 mm / 11.2 x 7.5 x 3.9 inch
Notes

Das Funksprechgerät Nedra1 ermöglicht Simplex-Funkverbindungen auf einer ab Werk fest eingestellten Frequenz. Es wurden 4 verschiedene Typen hergestellt, die sich nur in der Frequenz unterscheiden (1640, 1730, 1850 und 1935kHz). Das Gerät wurde für die Verwendung in Land- und Forstwirtschaft entwickelt.

Es arbeitet im Einseitenbandbetrieb. Im Sendebetrieb wird der Träger und das untere Seitenband durch ein elektromechanisches Filter in der ZF-Ebene (500kHz) unterdrückt. In einer Mischstufe wird die Sendefrequenz erzeugt und durch einen Leistungsverstärker auf etwa 0,3 W verstärkt.

In der Senderendstufe wird eine Subminiaturröhre 2P5B (2П5Б) verwendet, in allen anderen 14 Stufen arbeiten Subminiaturröhren des Typs 1J24B (1Ж24Б). Die nötigen Oszillatoren sind alle quarzstabilisiert. Je nach verwendeter Antenne (es ist eine Stabantenne oder eine Langdrahtantenne mit 12 m möglich) ist die Reichweite etwa 5…30 km.

Der komplette Sendeempfänger ist im Handgerät untergebracht (Gewicht 800g). Eine spezielle Batterie ist in einem Umhängebehälter untergebracht. Handgerät und Batterie wiegen zusammen etwa 5 kg.


The walkie talkie simplex radio links using a factory-set frequency. There were 4 different types: 1640, 1730, 1850 and 1935kHz, for use in agriculture and forestry.

It operates in USB (single sideband modulation). In the transmission mode, the carrier and the lower sideband is suppressed by an electromechanical filter in the IF level (500kHz).

In the transmitter output stage a Subminiature tube 2P5B (2П5Б) is used, RF output about 0.3W. All the other 14 stages use subminiature type 1J24B (1Ж24Б). The necessary oscillators are all crystal stabilized. Depending on the antenna used (it is a whip or a long wire antenna with 12 m possible) is the range of about 5 ... 30 km.

The complete transceiver is housed in the hand-held device (weight 800g). Handset and battery together weigh approximately 5 kg
.

Net weight (2.2 lb = 1 kg) 0.8 kg / 1 lb 12.2 oz (1.762 lb)

Model page created by Karl-Heinz Entrich. See "Data change" for further contributors.
