Fu S 4 6B376

• Country
• Germany

• Manufacturer / Brand
• Lorenz; Berlin, Zuffenhausen u.a.

• Year
• 1956–1965

• Category
• Commercial Transmitter (TX not Transceiver)

• Radiomuseum.org ID
• 120016

• • Brand: SEL

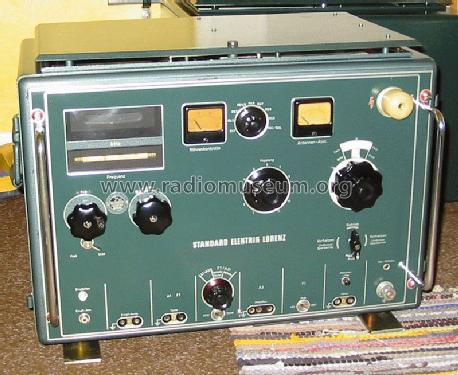

• Picture

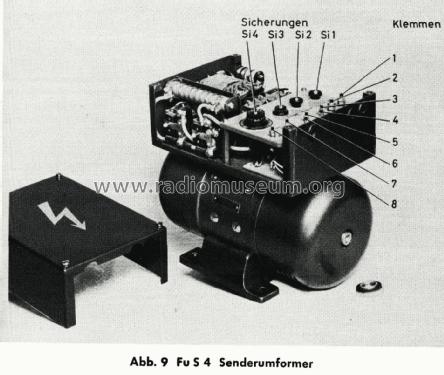

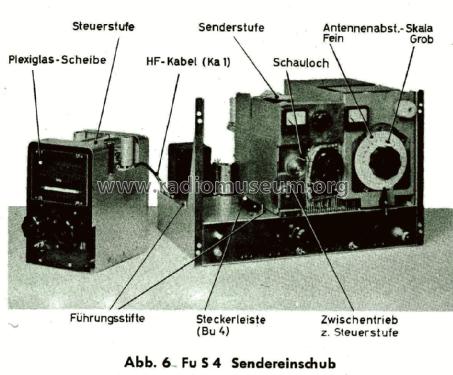

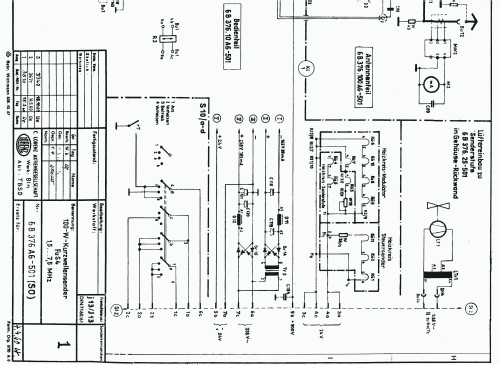

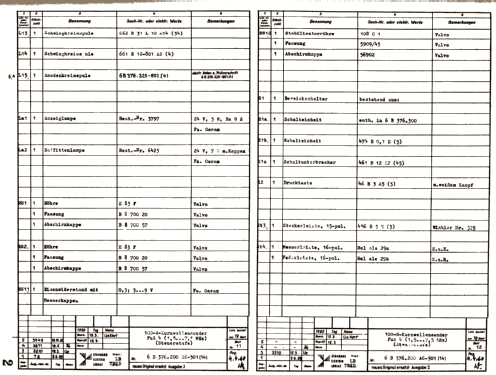

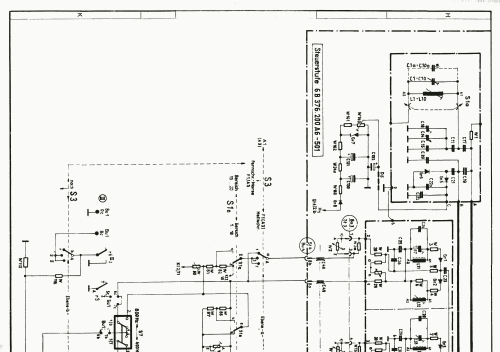

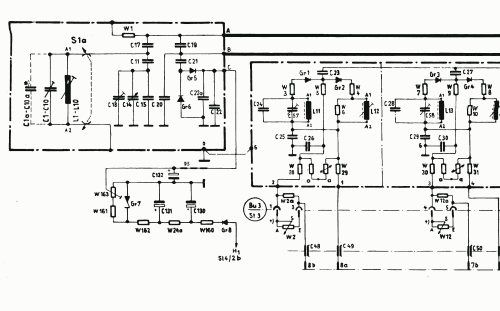

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• E83F E83F E80L E83F E80L E83F PE1/100 PE1/100 E83F E83F 108C1

• Main principle
• Transmitter

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Powered by external power supply or a main unit. / 24; 335; 900 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: Fu S 4 6B376 - Lorenz; Berlin, Zuffenhausen u

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Dimensions (WHD)
• 600 x 416 x 415 mm / 23.6 x 16.4 x 16.3 inch

• Notes

• 100-Watt-Sender Fu S 4 für mobilen oder stationären Betrieb mit zugehöriger Empfangsanlage 6P304, 1,5 bis 7,5 MHz in 18 Bereichen (durch Steuerstufe 6B376.200A6). Betriebsarten A1, A3, F1 (400 und 800 Hz Shift). Eingebauter 300 Hz & 1.000 Hz NF-Generator, Mithörton. Hauptanwender waren Bundesgrenzschutz bzw. obere Polizeiorgane und Zivilschutz. Wurde oft im Mercedes-Benz "Unimog" eingebaut ("Funkkraftwagen L/GW"). Benötigt zum stationären Betrieb die Stromversorgungseinheit Fu N 4, für 24-Volt-Mobilbetrieb den Umformer GG Wu 806.

• Net weight (2.2 lb = 1 kg)
• 53 kg / 116 lb 11.8 oz (116.74 lb)

• Mentioned in
• -- Original-techn. papers. (0523-823/4D)

• Literature/Schematics (1)
• -- Schematic

• Author
• Model page created by a member from A. See "Data change" for further contributors.

• Other Models

• Here you find 730 models, 584 with images and 354 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Lorenz; Berlin, Zuffenhausen u.a.
