• Country
• Germany

• Manufacturer / Brand
• Lorenz; Berlin, Zuffenhausen u.a.

• Year
• 1939 ?

• Category
• Military Receiver

• Radiomuseum.org ID
• 74939

• • Brand: SEL

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• RV12P2000 RV12P2000 RV12P2000 RV12P2000 RV12P2000 RV12P2000 STV150/20 Te30

• Main principle
• TRF with regeneration; 1 AF stage(s)

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

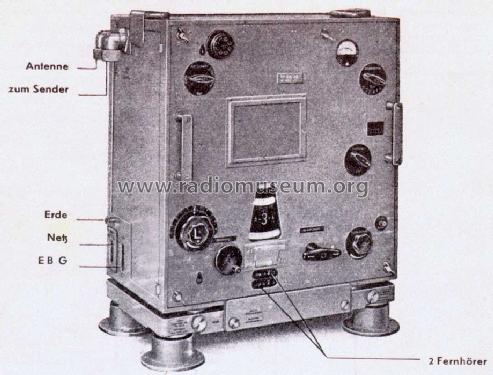

• Model: Kurzwellen-Empfänger Lo6K39 - Lorenz; Berlin, Zuffenhausen u

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Dimensions (WHD)
• 500 x 538 x 320 mm / 19.7 x 21.2 x 12.6 inch

• Notes

• Frequenzbereich von 1,45 - 25,75 MHz in acht Teilbereichen. Zweikreisiges Eingangsbandfilter, drei HF-Verstärkerstufen, Audion und eine NF-Stufe. Die 6. Röhre dient als Eichoszillator.

  Wehrmacht-Gerät, hauptsächliche Verwendung auf Einheiten der Kriegsmarine.

  Anfangs verwendete Glimmerkondensatoren wurden später durch Sikatrop-Keramikkondensatoren ersetzt - dadurch entstand die Ausführung Lo6K39a.

• Net weight (2.2 lb = 1 kg)
• 60 kg / 132 lb 2.5 oz (132.159 lb)

• Mentioned in
• Museums Bote, Österr. (Heft 119-120/2003, S.22 f, Gerätebeschreibung)

Abgleich Lo6k39 RM

686 KB

• Documents regarding this model

• Author
• Model page created by Iven Müller. See "Data change" for further contributors.
