Messsender (Meßsender) MS5
LTP, Apparatewerk Lennartz & Boucke KG, Tübingen (Siehe auch LTP Himmelwerk AG)
- Country
- Germany
- Manufacturer / Brand
- LTP, Apparatewerk Lennartz & Boucke KG, Tübingen (Siehe auch LTP Himmelwerk AG)
- Year
- 1948 ?
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 83310
- Number of Tubes
- 4
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 110; 220 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Wooden case
- from Radiomuseum.org
- Model: Messsender MS5 - LTP, Apparatewerk Lennartz &
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 470 x 275 x 230 mm / 18.5 x 10.8 x 9.1 inch
- Notes
- Der LTP Meßsender MS5 hat 6 Frequenzbereiche:
90...220 kHz
220..600 kHz
600..1600 kHz
1,6...4,2 MHz
4,2...10,8 MHz
10,8...30 MHz.
Darüber hinaus sind 6 Festfrequenzen verfügbar:
170 kHz, 290 kHz, 570 kHz, 1,3 MHz, 7 MHz, 13 MHz.
HF-Ausgangsspannung in 5 Bereichen zwischen 1 µV und 100 mV einstellbar.
Modulation intern 800 Hz oder 4,5 kHz, Modulationsgrad regelbar, extern modulierbar.
Funkschau nennt abweichende Röhrenbestückung mit 4x EF9.
- Net weight (2.2 lb = 1 kg)
- 13.3 kg / 29 lb 4.7 oz (29.295 lb)
- Source of data
- Radiokatalog Band 2, Ernst Erb
- Mentioned in
- Funkschau (12/1948, S.149 f.)
- Author
- Model page created by Klaus Dräger. See "Data change" for further contributors.
- Other Models
-
Here you find 34 models, 19 with images and 12 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from LTP, Apparatewerk Lennartz & Boucke KG, Tübingen (Siehe auch LTP Himmelwerk AG)
Collections
The model Messsender (Meßsender) is part of the collections of the following members.
Forum contributions about this model: LTP, Apparatewerk: Messsender MS5
Threads: 1 | Posts: 6
Hallo Kollegen
Kennt jemand diesen Mess-Sender vom Typ MS5, LPT? (Vermutlich LPT, Tübingen).
Kennt ev. jemand das Gerät von seiner früheren Praxis (Alter, Schema etc.)?
Gem. Typenschild hat man doch mehrere Geräte davon hergestellt.
Hier handelt es sich sich um das Gerät mit der Serie Nr. 14.
Der Messbereich geht von 90kHz - 30MHz, Unterteilung in 6 Frequenzbereiche mit extrem feinem Einstellungsbereich. Zusätzlich 6 Fest-Frequenzen. Das Gerät ist mechanisch absolut perfekt und sauber aufgebaut. Ich habe selten ein Gerät (HF-Mess-Sender) gesehen welcher der Zielsetzung des "wasserdichten Aufbaus" (Abschirmung) so nahe kommt.
--> siehe Bilder
Die Bestückung ist: 1x AZ11, 1x GR150DA (DGL, KZ 20-12), 3x RV12P2000 (RöW Ulm)
Informationen zu diesem Gerät habe ich weder im Internet noch im RM.org gefunden.
Vielen Dank für eure Unterstützung im voraus.
Herzliche Grüsse
Klaus Dräger
Kennt jemand diesen Mess-Sender vom Typ MS5, LPT? (Vermutlich LPT, Tübingen).
Kennt ev. jemand das Gerät von seiner früheren Praxis (Alter, Schema etc.)?
Gem. Typenschild hat man doch mehrere Geräte davon hergestellt.
Hier handelt es sich sich um das Gerät mit der Serie Nr. 14.
Der Messbereich geht von 90kHz - 30MHz, Unterteilung in 6 Frequenzbereiche mit extrem feinem Einstellungsbereich. Zusätzlich 6 Fest-Frequenzen. Das Gerät ist mechanisch absolut perfekt und sauber aufgebaut. Ich habe selten ein Gerät (HF-Mess-Sender) gesehen welcher der Zielsetzung des "wasserdichten Aufbaus" (Abschirmung) so nahe kommt.
--> siehe Bilder
Die Bestückung ist: 1x AZ11, 1x GR150DA (DGL, KZ 20-12), 3x RV12P2000 (RöW Ulm)
Informationen zu diesem Gerät habe ich weder im Internet noch im RM.org gefunden.
Vielen Dank für eure Unterstützung im voraus.
Herzliche Grüsse
Klaus Dräger
Attachments

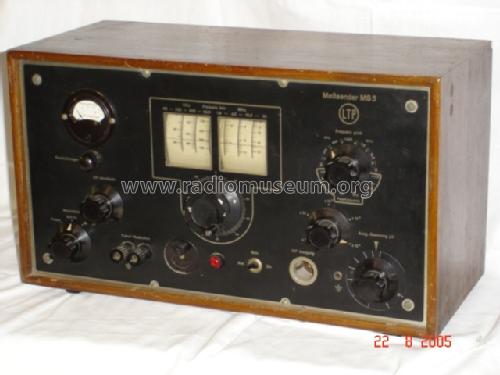

- 1 - Frontansicht MS5 (75 KB)
- 2 - Typenschild MS5 (89 KB)
- 3 - innere Metallabschirmung MS5 (48 KB)
- 4 - Ansicht innen MS5 (75 KB)
- 5 - Frontansicht Detail MS5 (70 KB)
- 6 - Innenansicht Detail MS5 (73 KB)
Klaus Dräger, 20.Aug.05
