G100

G100; Lumophon, Bruckner & (ID = 1007448) Radio
G100; Lumophon, Bruckner & (ID = 1007199) Radio
Use red slider bar for more.
G100; Lumophon, Bruckner & (ID = 1007199) Radio
Lumophon, Bruckner &: G100 [Radio] ID = 1007199 933x644
Select picture or schematic to display from thumbnails on the right and click for download.
For model G100, Lumophon, Bruckner & Stark, Nürnberg:

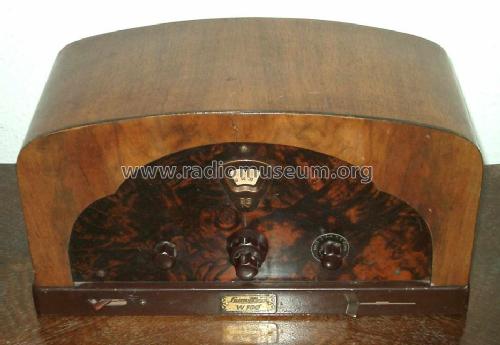

Das Gehäuse des G100 ist gleich wie das des W100, darum ein W100 nach hier kopiert.

Country:  Germany
Manufacturer / Brand:  Lumophon, Bruckner & Stark, Nürnberg
Brand

Lumeta
Year: 1930/1931 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: RES094 RE034 RE134S or RES164s
Main principle TRF with regeneration; ZF/IF 1 kHz; 2 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Direct Current supply (DC) / 110-220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: G100 - Lumophon, Bruckner & Stark,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 440 x 215 x 180 mm / 17.3 x 8.5 x 7.1 inch
Notes Eine ausführliche Gerätebeschreibung des Lumophon 100 findet sich in der Funkschau 1931, Heft 40 Im Heft 42 sieht man auf Seite 334 das Schaltschema des Lumophon G100.
Net weight (2.2 lb = 1 kg) 5.5 kg / 12 lb 1.8 oz (12.115 lb)

Model page created by Ernst Erb. See "Data change" for further contributors.



All listed radios etc. from Lumophon, Bruckner & Stark, Nürnberg
Here you find 300 models, 249 with images and 198 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
