Dirigent 5000 15025411

Luxor Radio AB; Motala

Data

Forum

Pictures

Collections

Country
Sweden

Manufacturer / Brand
Luxor Radio AB; Motala

Year
1975 ?

Category
Broadcast Receiver - or past WW2 Tuner

Radiomuseum.org ID
180262

- alternative name: Luxorita - voir Luxor Radio AB Suède (Sweden)

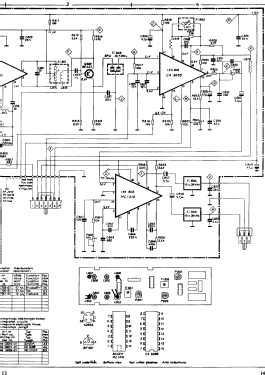

Schematics

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731023) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731024) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731025) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731026) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731027) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731028) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731029) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731030) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731031) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731032) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731033) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731034) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731035) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731036) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731037) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2731038) Radio — Luxor Radio AB; Dirigent 5000 15025411 (3)

Dirigent 5000 15025411; Luxor Radio AB; (ID = 2733365) Radio — Luxor Radio AB; Dirigent 5000 15025411 (2)

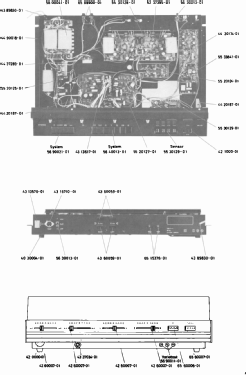

Picture from Luxor service manual

Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Number of Transistors
30

Semiconductors
40822 S042 BF451 SFW-10.7MA CA3089 MC1310 BB104 BC239 BC307 BC237 BC312 BD697 BD698 BC238 SAS560 BC461 TIP31 BAX18 ZY15 B80C2200

Main principle
Superhet with RF-stage

Wave bands
FM Broadcast Band Only

Details
Record Player (not changer)

Power type and voltage
Alternating Current supply (AC) / 220; 240 Volt

Loudspeaker
- This model requires external speaker(s).

Power out
50 W (undistorted)

Material
Wooden case

from Radiomuseum.org
Model: Dirigent 5000 15025411 - Luxor Radio AB; Motala

Shape
Tablemodel, low profile (big size).

Dimensions (WHD)
550 x 165 x 390 mm / 21.7 x 6.5 x 15.4 inch

Notes
Luxor Dirigent 5000, Hifi-Kompaktanlage mit Pseudo-Quadro-Verstärkereinheit, UKW-Stereo-Tuner, halbautomatischem Plattenspieler und zugehörigen 3-Wege-Lautsprecherboxen.

Verstärkerteil mit Flachbahnreglern für Höhen und Tiefen, Rumpel/Rauschfilter und schaltbarer Loudness, 2 Paar Lautsprecherausgänge und ein Kopfhörerausgang. Ausgangsleistung 2 x 40 W.

UKW-Tunerteil mit 4 Programmplätzen, Abstimmanzeigeinstrument.
Halbautomatischer Plattenspieler mit Riementrieb für 33 & 45 UpM. Magnetsystem Shure M75B. Gehäuse in Nußbaum natur, Palisander, Teak und Schleiflack weiß oder schwarz. Durchsichtige Abdeckhaube kann beim Betrieb geschlossen bleiben.

Jeder Halbleitertyp ist 1x gelistet.

Siehe auch Luxor Dirigent 5100 als Receiver.

Net weight (2.2 lb = 1 kg)
13 kg / 28 lb 10.1 oz (28.634 lb)

Source of data
-- Original prospect or advert

Literature/Schematics (1)

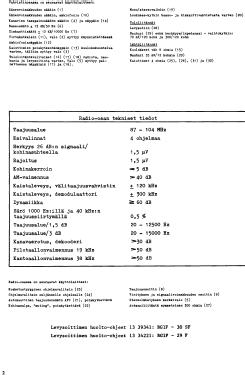

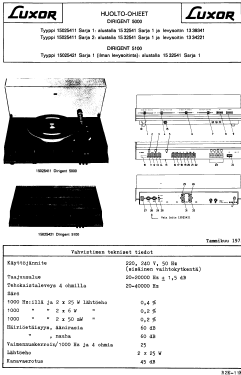

-- Original-techn. papers. (Luxor Service Manual dated January 1975)

Author
Model page created by Michael Seiffert. See "Data change" for further contributors.
