• Paese
• Svezia

• Produttore / Marca
• Luxor Radio AB; Motala

• Anno
• 1967

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 196468

• • alternative name: Luxorita - voir Luxor Radio AB Suède (Sweden)

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 9

• Semiconduttori
• AF106 AF121 AF126 AF126 AF126 AC122 AC122 AC117 or. AC188 AC175 or. AC187 OA90 AA119 BA110 BZY87 E37,5C5

• Principio generale
• Supereterodina con stadio RF; ZF/IF 10700 kHz

• N. di circuiti accordati
• 11 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Solo modulazione di frequenza (FM)

• Tensioni di funzionamento
• Batterie / presa di alimentazione supplementare / D: 6 x 1.5 / DC 9 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 5 inch = 12.7 cm

• Potenza d'uscita
• 1.5 W (indistorta)

• Materiali
• Mobile in legno

• Radiomuseum.org

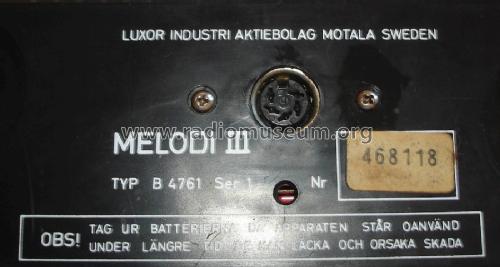

• Modello: Melodi III B-4761 Ch= 6731 serie 1 - Luxor Radio AB; Motala

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 290 x 160 x 80 mm / 11.4 x 6.3 x 3.1 inch

• Annotazioni

• UKW: 87 - 101 MHz. Mit dem FM Selektomat können 3 Stationen mechanisch markiert werden. Seitlich Buchsen für Aufnahme/Wiedergabe, Lautsprecher, Antenne, externe Stromversorgung über Netzteil BE-92 Serie 1 (Batterieliminator).

  Bodenanschluss für Autohalterung (Bilradiokassett).

• Peso netto
• 1.9 kg / 4 lb 3 oz (4.185 lb)

• Letteratura / Schemi (1)
• -- Original-techn. papers. (dated November 1967)

• Autore
• Modello inviato da Philip Obetsanov. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 432 modelli, di cui 345 con immagini e 179 con schemi.
