• Paese
• Francia

• Produttore / Marca
• Mabel Electronique; Paris

• Anno
• 1963

• Categoria
• Strumento da laboratorio

• Radiomuseum.org ID
• 337273

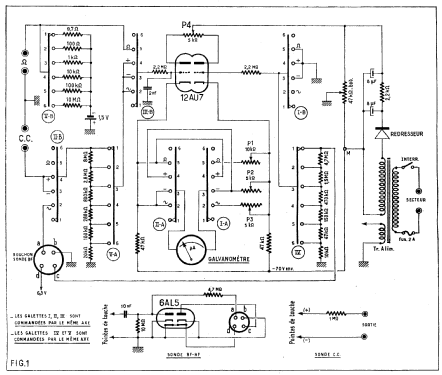

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 2

• Valvole
• 12AU7 6AL5

• Numero di transistor

• Semiconduttori
• Selengleichrichter

• Gamme d'onda
• - senza

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 220 & Battery 1,5 Volt

• Altoparlante
• - - Nessuna uscita audio.

• Materiali
• Mobile di metallo

• Radiomuseum.org
• Modello: Voltmétre Electronique - Mabel Electronique; Paris

• Forma
• Soprammobile verticale (sviluppato in altezza; no cattedrale, sin decorazioni).

• Dimensioni (LxAxP)
• 145 x 230 x 210 mm / 5.7 x 9.1 x 8.3 inch

• Annotazioni

• Le voltmétre électronique Mabel a les caractéristiques suivantes:

  • Tensions continues gammes: 1 V, 3 V, 10 V, 30 V, 100 V, 600 V.
  • Ohmetre résistances gammes: 200 Ω, 2 kΩ, 20 kΩ, 200 kΩ, 2 MΩ, 200 MΩ.
  • Une pile de 1,5V alimente le circuit ohmétre.
  • Mesures en  alternatif avec une sonde équipée d'une double diode 6AL5.
  • Dispositif de tarage pour toutes les mesures.
  • Un tube 12AU7 & un galvanométre sensibilité 200 µA.
  • Alimentation HT par redresseur sec en monoalternance.


  Cet appareil était vendu en kit par Mabel pour 380 FRF.

• Prezzo nel primo anno
• 380.00 FRF

• Bibliografia

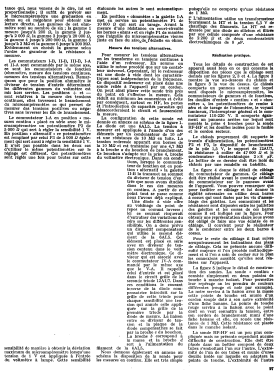

• Radio Plans (électronique loisirs, Applications) (N° 189 de juillet 1963.)

• Autore
• Modello inviato da Jean-Pierre Ambroise. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 10 modelli, di cui 9 con immagini e 10 con schemi.
