- Pays
- Etats-Unis
- Fabricant / Marque
- Magnavox Co., Commercial Wireless and Development Co.; San Francisco, later Fort Waye, IN
- Année
- 1958 ?
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 183394
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 20
- Lampes / Tubes
- 6AF4A 6BN4 6CG8A 6AU6 6DT6 6AT6 6DG6GT 6BZ6 6BZ6 6CB6 12BY7A 6AU6 12AU7 6CM7 6SN7GTB 6DQ6 1B3GT 6AX4GT 5U4GB 21CBP4
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- VHF/UHF (voir details en note)
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt
- Haut-parleur
- 4 HP
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: Chassis Ch= U25-02AA - Magnavox Co., Commercial
- Forme
- Console avec pieds bas < 50% de la hauteur
- Remarques
-

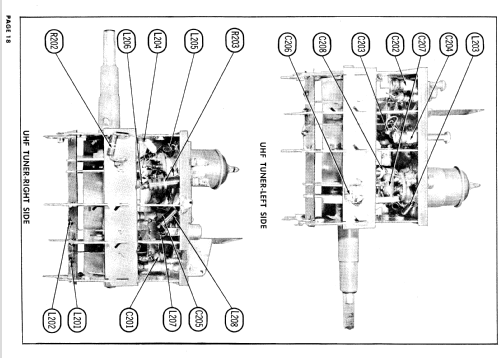

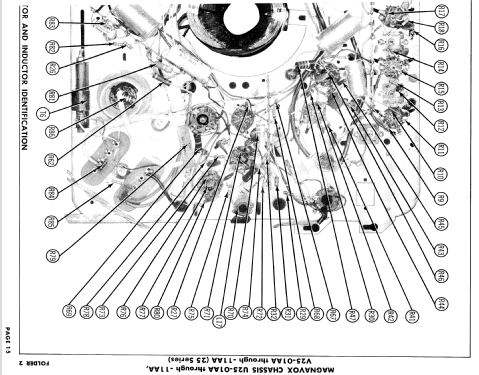

Magnavox Chassis U25-02AA is a 21" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with VHF-UHF tuner 700627 and picture tube 21CBP4.
- Schémathèque (1)

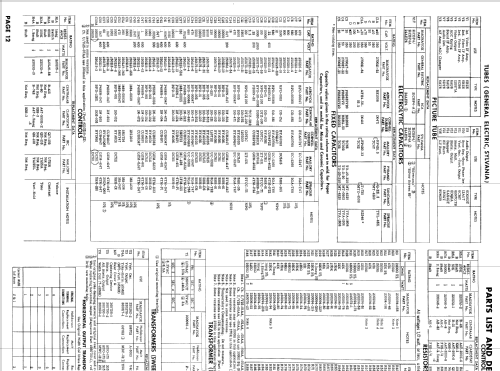

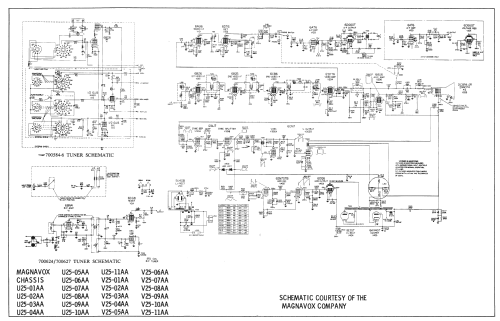

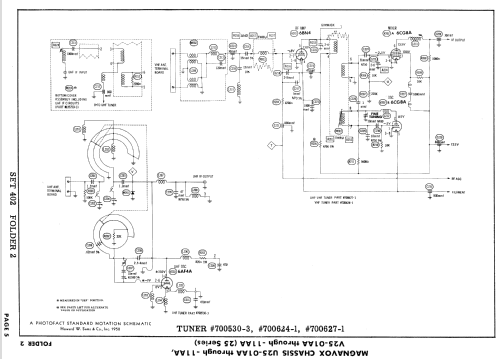

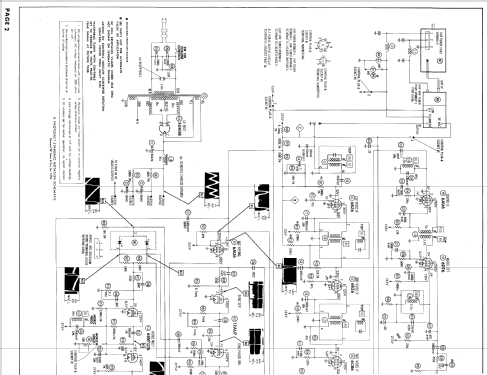

- Photofact Folder, Howard W. SAMS (Date 6-58, Set 402, Folder 2)
- Schémathèque (2)
- Photofact Folder, Howard W. SAMS (Set 383 Folder 14-S dated 1-58)
- Auteur
- Modèle crée par Egon Penker. Voir les propositions de modification pour les contributeurs supplémentaires.
