- Pays
- Etats-Unis
- Fabricant / Marque
- Magnavox Co., Commercial Wireless and Development Co.; San Francisco, later Fort Waye, IN
- Année
- 1956 ?
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 338719
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 21
- Lampes / Tubes
- 6T4 6BC8 6U8 6BZ6 6BZ6 6CB6 6AU6 6AU6 6AU6 6T8 6W6GT 12AU7A 6SN7GTB 6S4A 6AL5 6SN7GTB 6CU6 6AX4GT 1B3GT 5U4G 21ATP4
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- Bandes en notes
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 8 inch = 20.3 cm
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: Chassis CMUA479AA - Magnavox Co., Commercial
- Forme
- Console avec pieds bas < 50% de la hauteur
- Remarques
-
Magnavox Chassis CMUA479AA is a 21” b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with VHF-tuner 700458-3, UHF-tuner 700459-1 and picture tube 21ATP4.
- Schémathèque (1)

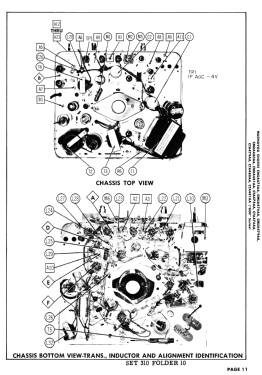

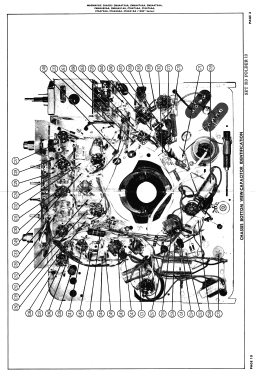

- Photofact Folder, Howard W. SAMS (Set 310 Folder 10 dated 3-56)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 1082 modèles d'appareils, 499 avec des images et 832 avec des schémas.
Tous les appareils de Magnavox Co., Commercial Wireless and Development Co.; San Francisco, later Fort Waye, IN
