Chassis U24-06AA (24 Series)
Magnavox Co., Commercial Wireless and Development Co.; San Francisco, later Fort Waye, IN
- País
- Estados Unidos
- Fabricante / Marca
- Magnavox Co., Commercial Wireless and Development Co.; San Francisco, later Fort Waye, IN
- Año
- 1958 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 323244
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 0
- Válvulas
- 6AF4A 6BN4 6CG8A 6BZ6 6BZ6 6CB6 12BY7A 6AU6 6DT6 6DG6GT 12AU7A 6CM7 6SN7GTB 6DQ6A 6AX4GT 1B3GT 5U4GB 21CBP4A
- Numero de transistores
- 18
- Semiconductores
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt
- Altavoz
- 2 Altavoces / Ø 8 inch = 20.3 cm
- Material
- Madera
- de Radiomuseum.org
- Modelo: Chassis U24-06AA - Magnavox Co., Commercial
- Forma
- Consola baja, patas más cortas del 50%.
- Anotaciones
-
Magnavox Chassis U24-06AA is a 21" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with VHF-UHF tuner 700627-1 and picture tube 21CBP4A.
- Documentación / Esquemas (1)

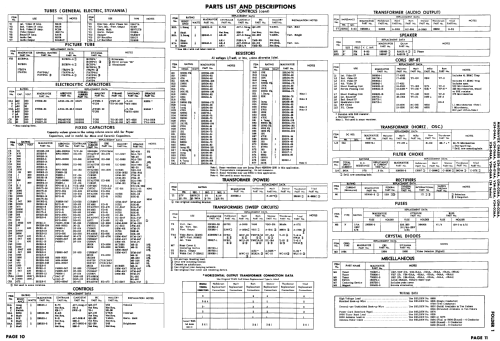

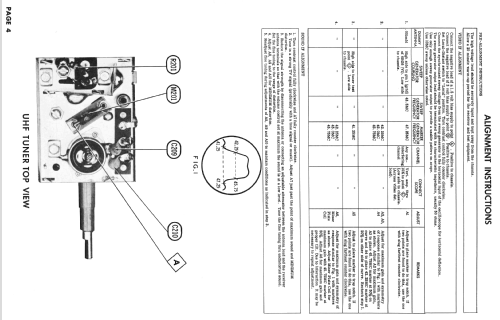

- Photofact Folder, Howard W. SAMS (Set 392 Folder 1 dated 3-58)
- Autor
- Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
- Otros modelos
-
Donde encontrará 1082 modelos, 499 con imágenes y 832 con esquemas.
Ir al listado general de Magnavox Co., Commercial Wireless and Development Co.; San Francisco, later Fort Waye, IN
