• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Magnavox Co., Commercial Wireless and Development Co.; San Francisco, later Fort Waye, IN

• Anno
• 1955 ?

• Categoria
• Parte di radio (ma non modulo a sè stante)

• Radiomuseum.org ID
• 136216

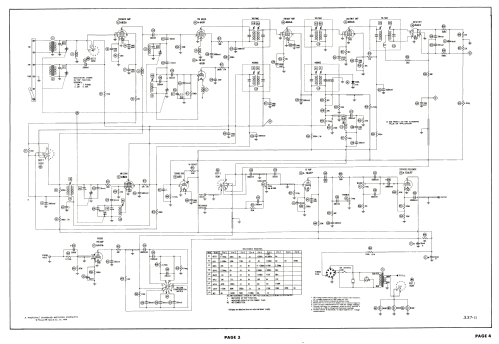

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 9

• Valvole
• 6BZ6 6U8 6BE6 6BA6 6E5 6BA6 6AL5 6AV6 12AT7

• Principio generale
• Supereterodina (in generale); ZF/IF 455/10700 kHz

• Gamme d'onda
• Onde medie (OM) e MF (FM).

• Tensioni di funzionamento
• Alimentazione non richiesta / 60 cycles, 110-120 Volt

• Altoparlante
• - Per cuffie o amplificatori esterni

• Materiali
• Mobile di metallo

• Radiomuseum.org
• Modello: Ch= CR-726 - Magnavox Co., Commercial

• Forma
• Chassis o in scatola da montaggio

• Annotazioni
• Externally powered AM - FM tuner. Sams photofact, set 337, folder 11, date 11-56, features the Magnavox chassis CR-723 and CR-726 as the same schematic.

• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (Set 337 folder 11 date 11-56)

• Autore
• Modello inviato da Peter Hoddow. Utilizzare "Proponi modifica" per inviare ulteriori dati.
