Ch= CTA458CB 350 Series

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Magnavox Co., Commercial Wireless and Development Co.; San Francisco, later Fort Waye, IN

• Anno
• 1956 ?

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 306149

• Immagini

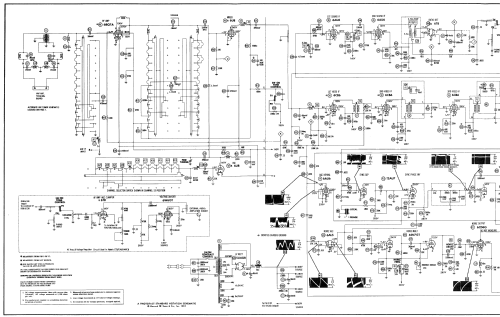

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 21

• Valvole
• 6BQ7A 6U8 6CB6 6CB6 6CB6 6CB6 6AU6 6AU6 6AU6 6T8 6W6GT 12AU7 6SN7GTB 6S4A 6AL5 6SN7GT 6CD6G 6AX4GT 1B3GT 5U4GB 24YP4

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Ch= CTA458CB 350 Series - Magnavox Co., Commercial

• Forma
• Console, con gambe d'appoggio basse (< 50%).

• Annotazioni

• Spartan Chassis CTA458CB is a 24" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with VHF tuner 700458-3 and picture tube 24YP4.

• Bibliografia

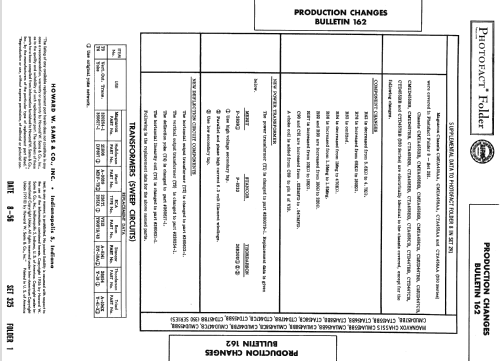

• Photofact Folder, Howard W. SAMS (set 325 Folder 1 Dated 8-56 Production Changes Bulletin 162)

• Letteratura / Schemi (1)

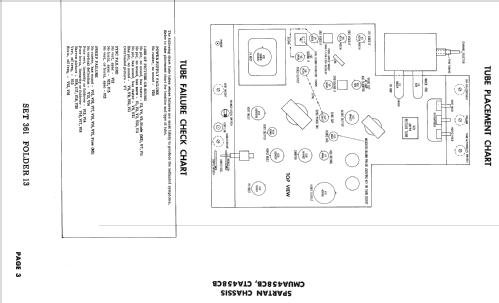

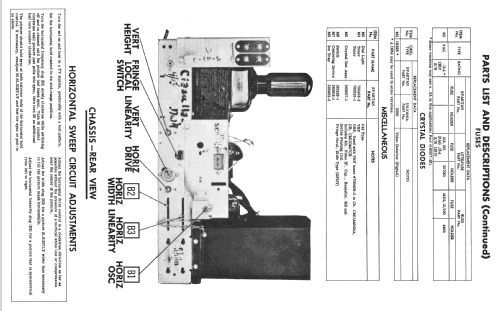

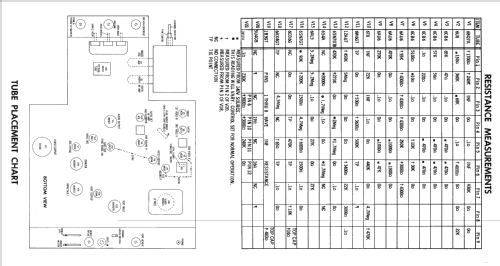

• Photofact Folder, Howard W. SAMS (Set 361 Folder 13 dated 6-57)

• Autore
• Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 1081 modelli, di cui 498 con immagini e 831 con schemi.
