- Pays
- Etats-Unis
- Fabricant / Marque
- Magnavox Co., Commercial Wireless and Development Co.; San Francisco, later Fort Waye, IN
- Année
- 9999
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 261834

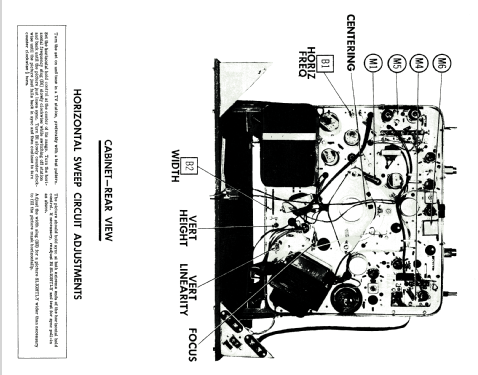

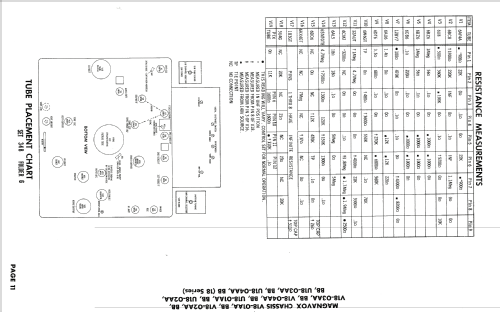

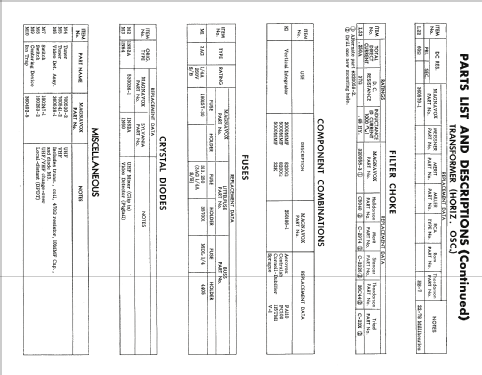

Picture from service manual.
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 19
- Lampes / Tubes
- 6AF4A 6BC8 6U8 6BZ6 6BZ6 6CB6 12BY7 6AU6 6DT6 6W6GT or 6DG6GT 12AU7 6CM7 6AL5 6SN7GTB 6DQ6 or 6CU6 6AX4GT 1B3GT 5U4G or 5U4GA 21ATP4 or 17AVP4
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- VHF/UHF (voir details en note)
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 cycles, 110-120 Volt
- Haut-parleur
- - Ce modèle nécessite des HP externes
- Matière
- Boitier métallique
- De Radiomuseum.org
- Modèle: Dublette ID=183008 - Magnavox Co., Commercial
- Forme
- Chassis (pour intégration dans meuble)
- Remarques
-
The Magnavox chassis U1803AA 18 Series is a b/w TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF. This chassis is equipped with a picture tube 21ATP4 or 17AVP4.
- Schémathèque (1)
- Photofact Folder, Howard W. SAMS (Set 348 Folder 6 date 2- 57)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
