• Pays
• Espagne

• Fabricant / Marque
• Maymó, Escuela Radio; Barcelona etc.

• Année
• 1966

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 363323

• • alternative name: ERMSA

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 8

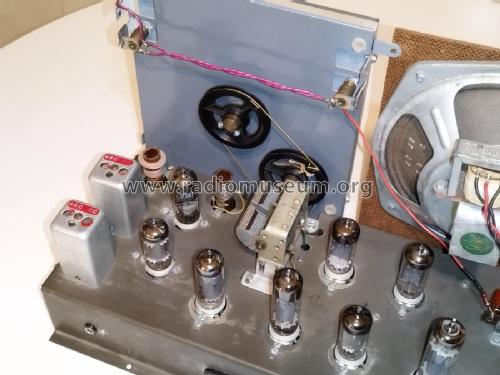

• Lampes / Tubes
• UCH81 UF89 UBF80 UF89 UL84 UL84 UY85 UY85

• Principe général
• Super hétérodyne (en général); FI/IF 480 kHz

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO et OC

• Tension / type courant
• Appareil tous courants (CA / CC) / 240 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 5 inch = 12.7 cm

• Puissance de sortie
• 5 W (sans distorsion)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Receptor Superheterodino 8 válvulas ERM Universal adaptado a 240 V - Maymó, Escuela Radio;

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 465 x 280 x 210 mm / 18.3 x 11 x 8.3 inch

• Remarques

• Escuela Radio Maymó, Receptor Superheterodino 8 válvulas (versión 220V)

  Etapa de Baja frecuencia
             Salida Push-Pull

  Panel de mandos:
             Tono
             Volumen
             Sintonía
             Selector OM/OC

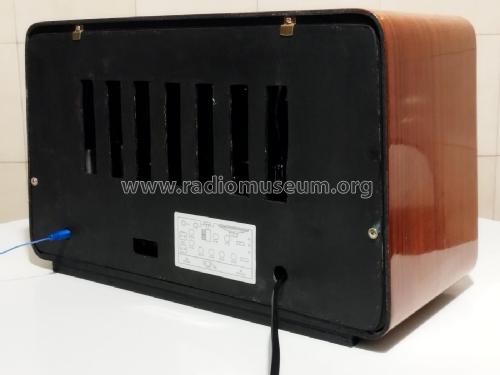

  Panel trasero
             Antena
             Fono
             Red

• Poids net
• 5.1 kg / 11 lb 3.7 oz (11.233 lb)

• Prix de mise sur le marché
• 2,500.00 Peseta

• Auteur
• Modèle crée par Miguel Angel Irissarry Garcia. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 40 modèles d'appareils, 36 avec des images et 18 avec des schémas.
