Comprobador de lámparas - válvulas (tube tester) 1960

• Country
• Spain

• Manufacturer / Brand
• Maymo, Escuela Radio; Barcelona etc.

• Year
• 1960–1970 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 118736

• • alternative name: ERMSA

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 125 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

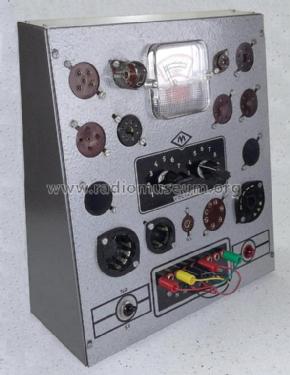

• Model: Comprobador de lámparas - válvulas 1960 - Maymo, Escuela Radio;

• Dimensions (WHD)
• 260 x 285 x 100 mm / 10.2 x 11.2 x 3.9 inch

• Notes

• Comprobador de lámparas del curso de Escuela Radio Maymo, correspondiente a las lecciones prácticas, 17 (Montaje del transformador) y las 34, 35, 36, 37 y 38 del comprobador.

  El diseño, materiales y tipo de portalámparas empleados fueron adaptándose con los años desde 1933 cuando se inicia el curso por correspondencia.

  En los modelos de 1950, la caja es de madera con panel frontal metálico, serigrafía blanca y miliamperímetro de baquelita negra.

  Los modelos entre 1960 a 1970 tienen caja metálica, utilizándose serigrafía negra y miliamperímetro de plástico moderno transparente a partir de 1965.

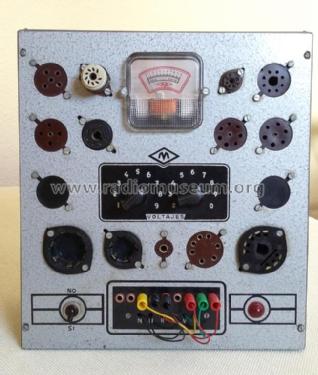

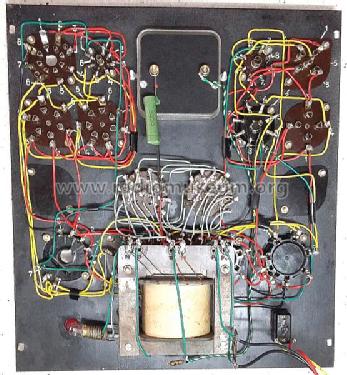

  Panel frontal:

  Interruptor encendido/apagado
  Lámpara piloto
  Miliamperímetro de medida
  2 Conmutadores para seleccionar tensiones de filamentos
  9 Hembrillas y 6 bananas de conexión para conectar según el tipo de lámpara
  Dispone de 13 zócalos de tipos distintos de lámparas + 2 para ampliación de nuevos tipos

  1.-    Europeas (4 y 5 contactos)
  2.-    Rimlock (8 contactos)
  3.-    Miniatura (7 contactos)
  4.-    Octal (8 contactos. De origen americano)
  5.-    De cristal americana (6 contactos)
  6.-    De cristal americana (7 contactos)
  7.-    Loctal (8 contactos + tubo central)
  8.-    Americana (4 contactos)
  9.-    Libre
  10.-  Libre
  11.-  Transcontinental (8 contactos)
  12.-  Europeas Transcontinentales y Americanas de cristal (5 contactos)
  13.-  Noval y miniatura (9 contactos)
  14.-  Europeas (7 contactos)
  15.-  Serie de acero (8 contactos)

• Net weight (2.2 lb = 1 kg)
• 2.7 kg / 5 lb 15.2 oz (5.947 lb)

• Literature/Schematics (1)

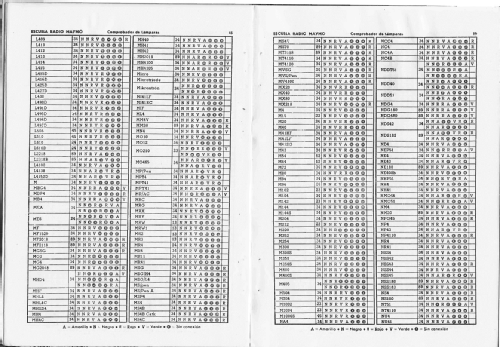

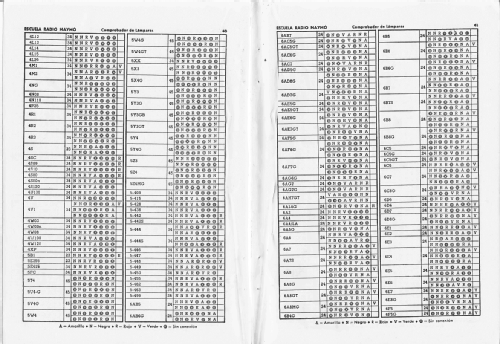

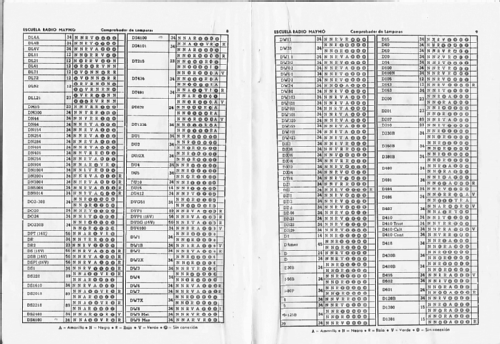

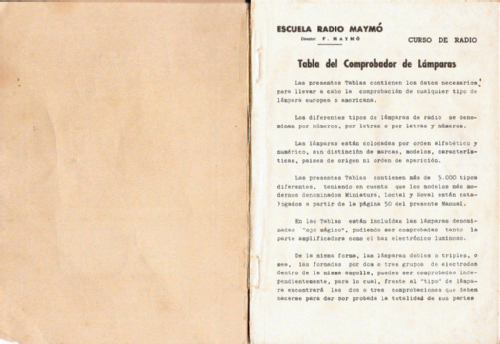

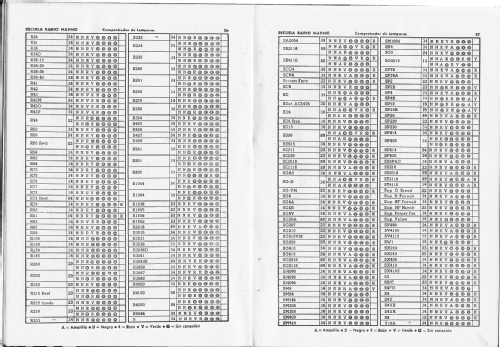

• - - Manufacturers Literature (Voltajes del transformador y Voltajes de filamento según posición de conmutadores)
