Widerstandsmessbrücke (Kleinmessbrücke) nach Thomson

Widerstandsmessbrücke nach Thomson ; Messtechnik (ID = 268221) Equipment

Widerstandsmessbrücke nach Thomson ; Messtechnik (ID = 268220) Equipment
Widerstandsmessbrücke nach Thomson ; Messtechnik (ID = 2292423) Equipment Widerstandsmessbrücke nach Thomson ; Messtechnik (ID = 2292424) Equipment
Widerstandsmessbrücke nach Thomson ; Messtechnik (ID = 2292425) Equipment Widerstandsmessbrücke nach Thomson ; Messtechnik (ID = 266163) Equipment
Widerstandsmessbrücke nach Thomson ; Messtechnik (ID = 266164) Equipment Widerstandsmessbrücke nach Thomson ; Messtechnik (ID = 266165) Equipment
Widerstandsmessbrücke nach Thomson ; Messtechnik (ID = 1722706) Equipment Widerstandsmessbrücke nach Thomson ; Messtechnik (ID = 1722707) Equipment
Widerstandsmessbrücke nach Thomson ; Messtechnik (ID = 1727010) Equipment Widerstandsmessbrücke nach Thomson ; Messtechnik (ID = 1731588) Equipment
Use red slider bar for more.
Widerstandsmessbrücke nach Thomson ; Messtechnik (ID = 2292423) Equipment
Messtechnik: Widerstandsmessbrücke nach Thomson [Equipment] ID = 2292423 1070x1696
Select picture or schematic to display from thumbnails on the right and click for download.

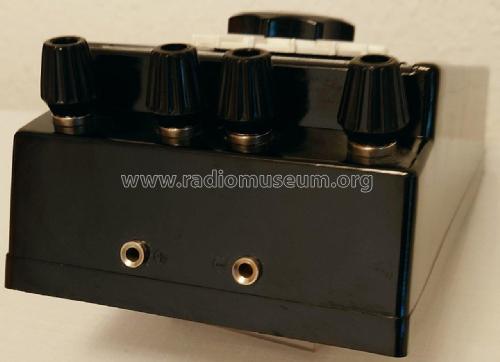

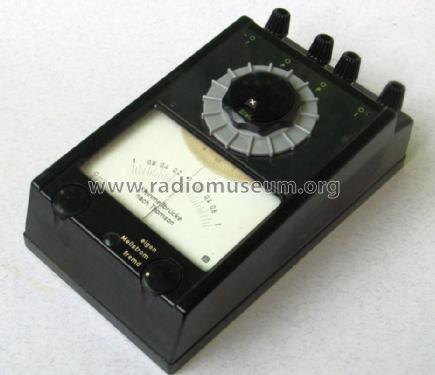

For model Widerstandsmessbrücke (Kleinmessbrücke) nach Thomson, Messtechnik Mellenbach ; MTM ; Mellenbach/Thür. VEB; (Ostd.)

Country:  Germany
Manufacturer / Brand:  Messtechnik Mellenbach ; MTM ; Mellenbach/Thür. VEB; (Ostd.)
Year: 1968 ?? Category: Service- or Lab Equipment
Wave bands - without
Details
Power type and voltage Dry Batteries / 1,5 (2) Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Widerstandsmessbrücke nach Thomson - Messtechnik Mellenbach ; MTM
Material Bakelite case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 208 x 115 x 77 mm / 8.2 x 4.5 x 3 inch
Notes

Widerstandsmessbrücke in Thomson-Schaltung, vom Hersteller auch als Kleinmessbrücke nach Thomson  bezeichnet, mit fünf Widerstands-Messbereichen von 0,09 mΩ bis 11 Ω und drei Gleichstrom-Messbereichen (0,1; 1 und 5 A). Auch als Durchgangsprüfer verwendbar.

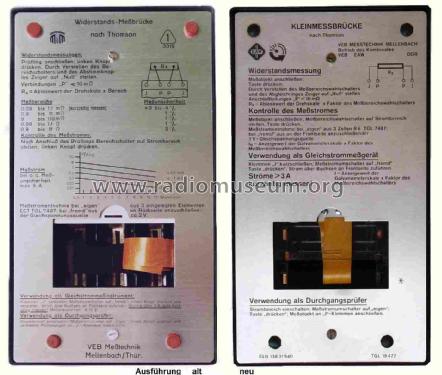

Stromversorgung intern 1,5 V durch 3 parallel geschaltete Zellen: ältere Modelle 3 Zellen aus Stabbatterie 2R10, neuere Modelle mit 3 Stück R6 (AA); extern mit 2 V DC.

Net weight (2.2 lb = 1 kg) 0.7 kg / 1 lb 8.7 oz (1.542 lb)
Mentioned in -- Original-techn. papers.

Model page created by Andreas Hamel. See "Data change" for further contributors.
