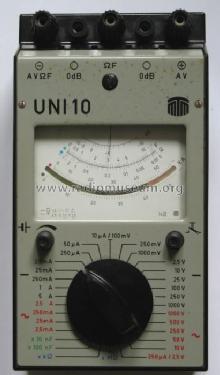

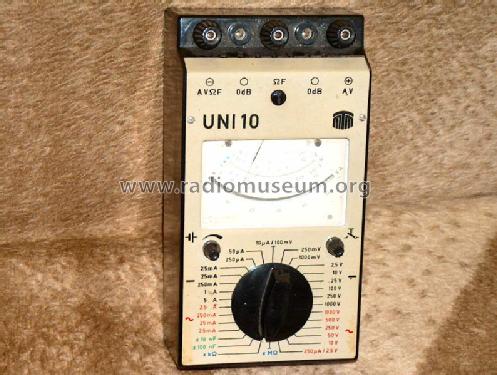

Universal-Messinstrument UNI 10

Messtechnik Mellenbach ; MTM ; Mellenbach/Thür. VEB; (Ostd.)

Data
Forum
Pictures
Collections

  • Year
  • 1971–1978
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 73930

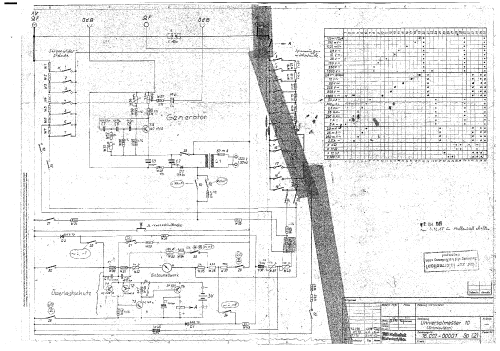

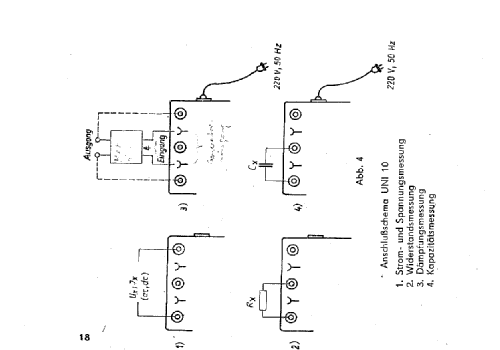

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 5
  • Wave bands
  • - without
  • Power type and voltage
  • Line / Batteries (any type) / 220/3 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: Universal-Messinstrument UNI 10 - Messtechnik Mellenbach ; MTM
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 215 x 115 x 85 mm / 8.5 x 4.5 x 3.3 inch
  • Notes

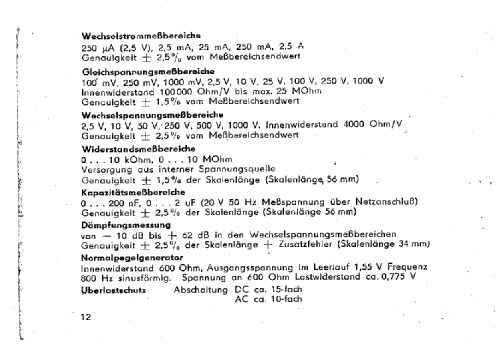

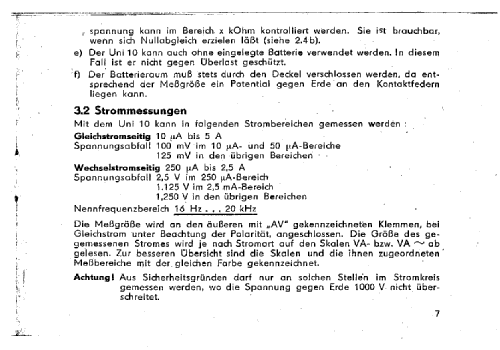

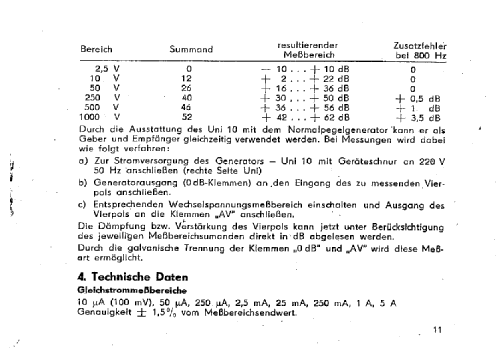

  • 26 Bereiche  U/I (AC/DC): 0,1...1000 V; 10 µA... 5A;  2 Bereiche R: 2 Ω...10 MΩ;  2 Bereiche C: 1 nF...2 µF; Dämpfungsmesser mit 0 db Norm-Pegelgenerator 800 Hz, Überlastschalter; Ri: 100 kΩ/V.
    Wechselspannungsmessung mit 16 Hz... 20 kHz.
    Messwerk: Kernmagnet-Drehspulmesswerk mit Spannbandlagerung.

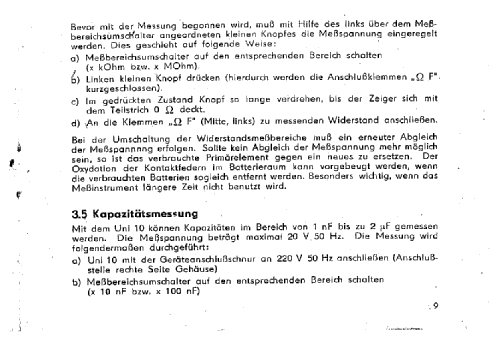

    Für Widerstandsmessungen sind 2 Zellen R6 einzulegen (bei den ersten Geräten eine Stabbatterie 2R10). Bei C-Messungen und Nutzung des Pegelgenerators ist der Anschluss an 220 V Netzspannung erforderlich.

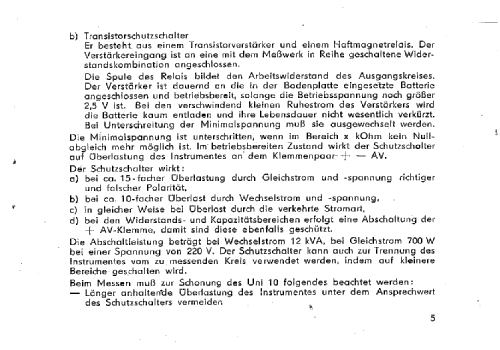

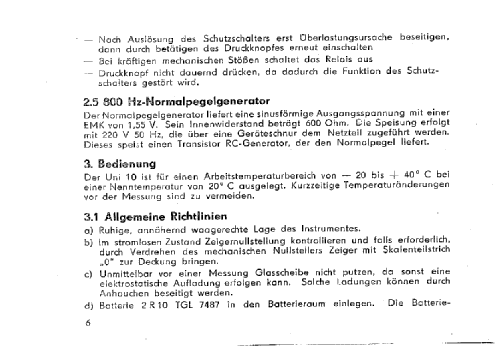

    Schutzschaltung gegen Überlast mittels Relais und Transistorverstärker (3-V-Batterie muss eingelegt sein).

  • Net weight (2.2 lb = 1 kg)
  • 1.4 kg / 3 lb 1.3 oz (3.084 lb)
  • Price in first year of sale
  • 450.00 Mark
  • Source of data

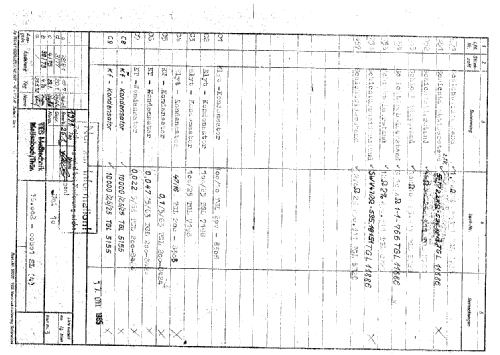

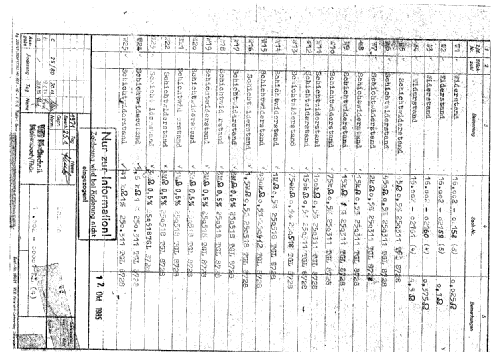

  • -- Schematic / Radiokatalog Band 2, Ernst Erb
  • Mentioned in
  • -- Original-techn. papers. (Sortimentskatalog Elektroakustik (DDR, 1979))
  • Author
  • Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
