RLC 10

RLC 10; Metra Blansko; (ID = 1431573) Equipment
RLC 10; Metra Blansko; (ID = 505048) Equipment RLC 10; Metra Blansko; (ID = 505049) Equipment
RLC 10; Metra Blansko; (ID = 527866) Equipment RLC 10; Metra Blansko; (ID = 987175) Equipment
RLC 10; Metra Blansko; (ID = 1245807) Equipment
Use red slider bar for more.
RLC 10; Metra Blansko; (ID = 505048) Equipment

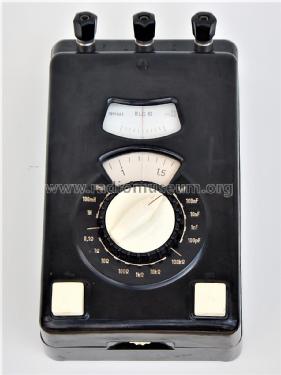

Metra Blansko;: RLC 10 [Equipment] ID = 505048 525x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model RLC 10, Metra Blansko; Blansko

Country:  Czechoslovakia
Manufacturer / Brand:  Metra Blansko; Blansko
Year: 1969 Category: Service- or Lab Equipment
Wave bands - without
Details
Power type and voltage Dry Batteries / 3 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: RLC 10 - Metra Blansko; Blansko
Material Bakelite case
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 120 x 70 x 200 mm / 4.7 x 2.8 x 7.9 inch
Notes Kombiniertes Widerstands-, Kapazitäts- und Induktivitätsmessgerät.

Widerstand - Wechselstromprüfung:
Bereich 10 Ohm: 5 Ohm - 200 Ohm
Bereich 100 Ohm: 50 Ohm - 2 kOhm
Bereich 1 kOhm: 500 Ohm - 20 kOhm
Bereich 10 kOhm: 5 kOhm - 200 kOhm
Bereich 100kOhm: 50 kOhm - 2 MOhm

Widerstand - Gleichstromprüfung:
Bereich 0,1 Ohm: 0,05 Ohm - 2 Ohm
Bereich 1 Ohm: 0,5 Ohm - 20 Ohm
Bereich 10 Ohm: 5 Ohm - 200 Ohm
Bereich 100 Ohm: 50 Ohm - 2 kOhm
Bereich 1 kOhm: 500 Ohm - 20 kOhm
Bereich 10 kOhm: 5 kOhm - 200 kOhm

Induktivität
Bereich 10 mH: 5 mH - 200 mH
Bereich 100 mH: 50 mH - 2H
Bereich 1 H: 0,5 H - 20 H
(mit dem Wechselspannungsknopf wird die Induktivität gemessen, mit dem Gleichspannungsknopf die Ohmkomponente)
Kapazität
Bereich 100 pF: 50 pF - 2 nF
Bereich 1 nF: 500 pF - 20 nF
Bereich 10 nF: 5 nF - 200 nF
Bereich 100 nF: 50 nF - 2 µF
Bereich 1 µF: 500 nF - 20 µF
(Eingangskapazität von 6 pF muss subtrahiert werden)
Net weight (2.2 lb = 1 kg) 1.3 kg / 2 lb 13.8 oz (2.863 lb)
Source of data - - Data from my own collection

Model page created by Wolfgang Lill. See "Data change" for further contributors.
