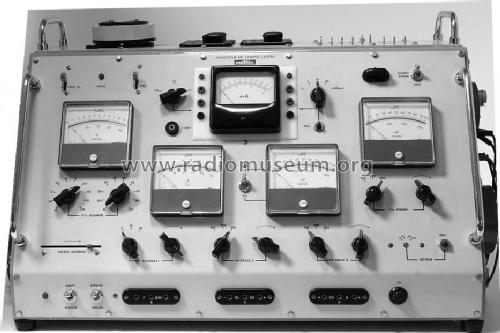

Röhrenmessgerät LX109A

Röhrenmessgerät LX109A; Metrix marque, (ID = 2199696) Equipment
Röhrenmessgerät LX109A; Metrix marque, (ID = 2199691) Equipment Röhrenmessgerät LX109A; Metrix marque, (ID = 2199694) Equipment
Röhrenmessgerät LX109A; Metrix marque, (ID = 2199693) Equipment Röhrenmessgerät LX109A; Metrix marque, (ID = 393859) Equipment
Röhrenmessgerät LX109A; Metrix marque, (ID = 393857) Equipment Röhrenmessgerät LX109A; Metrix marque, (ID = 944001) Equipment
Röhrenmessgerät LX109A; Metrix marque, (ID = 1141642) Equipment
Use red slider bar for more.
Röhrenmessgerät LX109A; Metrix marque, (ID = 2199691) Equipment
Metrix marque,: Röhrenmessgerät LX109A [Equipment] ID = 2199691 1400x1093
Select picture or schematic to display from thumbnails on the right and click for download.
For model Röhrenmessgerät LX109A, Metrix (marque), Compagnie Générale de Métrologie; Annecy:
Additif à la notice, vue de la face avant avec nomenclature des éléments (c.f. planche 4)

Country:  France
Manufacturer / Brand:  Metrix (marque), Compagnie Générale de Métrologie; Annecy
Year: 1971 Category: Service- or Lab Equipment
Valves / Tubes 12: 6AU6 6AU6 6AU6 6AQ5 6AQ5 6AQ5 6AQ5 0B2WA 0B2WA 6L6G 6L6G 5Y3G 5Y3G 5Y3G
Semiconductors (the count is only for transistors) Semiconductors present.
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 220; 250 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Röhrenmessgerät LX109A - Metrix marque, Compagnie
Material Metal case
Shape Tablemodel, slant panel.
Dimensions (WHD) 620 x 400 x 330 mm / 24.4 x 15.7 x 13 inch
Notes

Röhrenmessgerät mit 5 Instrumenten und 4 getrennt stabilisierten und regelbaren Ausgangsspannungen für Ua (max. 100 mA), Ug2 (max. 15 mA), für ein weiteres Schirmgitter oder dergleichen (max. 15 mA), sowie für Ug1. Bei Belastung nur einer Schirmgitterspannung max. 30 mA. Heizung grob regelbar 1 - 117 V~; 3 A - 0,15 A max.; zusätzlich quasi-stufenlose Netzspannungs-Abweichungskompensation und damit auch quasi-stufenlose Heizspannungs-Feinregelung. Alle Spannungen werden kontinuierlich gemessen; Strom-Messung umschaltbar G2 / G3 / A ; zusätzlich sind überall weitere Instrumente einschleifbar bzw. auch Signale einspeisbar oder auch Kathoden-, Schirmgitterwiderstände usw. möglich. Eingebaute Lastwiderstände zum realistischen Test von Gleichrichterröhren, Thyratrons, Stabis und dergl. Automatische Minimum- / Maximum-Überwachung mit frei einstellbaren Grenzwerten für Ig2, Ig3, Ia möglich mit je einem nach außen geführten Schaltkontakt für Min. und Max. 2 Überstrom- Schutz-Relais für Ug2/Ug3 und Ua. Gerät kann auch als Labor-Netzgerät eingesetzt werden.

Deutschsprachige bedienungsanleitung bei U61

Net weight (2.2 lb = 1 kg) 35 kg / 77 lb 1.5 oz (77.093 lb)
Source of data - - Data from my own collection
Mentioned in - - Manufacturers Literature

Model page created by Burkhard Hasselmeier. See "Data change" for further contributors.



All listed radios etc. from Metrix (marque), Compagnie Générale de Métrologie; Annecy
Here you find 152 models, 147 with images and 81 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Metrix marque,: Röhrenmessgerät LX109A
Threads: 2 | Posts: 2
Hits: 1730     Replies: 0
metrix: LX109A (LX 109 A); Modification for linear reado
Martin Bösch
03.Mar.07
  1 Hallo, from our french speaking friend Jacques Dudoret we got a proposal, how to modify the tube analyzer Metrix L109 for linear filament voltage readout, using an operations amplifier circuit.
I hope, our english language tube analyzer specialists will understand the functioning reading the schematics.

Modification of Tube analyzer Metrix L109 for linear filament voltage readout

I hope this helps, kind regards Martin Boesch

Hits: 2154     Replies: 0
metrix: LX109A (LX 109 A); Modifikation
Martin Bösch
03.Mar.07
  1 Von unserm französischsprachigen Mitglied Jacques Dudoret wurde ein Vorschlag zur Linearisierung der Anzeige des RPG Metrix LX109 mittels eine Operationsverstärkers erarbeitet.

Modifikation Röhrenprüfgerät Metrix LX 109


Viel Erfolg, lieber Gruss Martin Bösch
