Analyseur de lampes U61B

• Country
• France

• Manufacturer / Brand
• Metrix, Compagnie Générale de Métrologie; Annecy

• Year
• 1958

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 112349

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• 6AU6 6AU6 6AU6 6V6 6V6 6L6 6L6 5Y3GB 5Y3GB 5Y3GB 0B2WA 0B2WA

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110, 130, 220, 250 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Analyseur de lampes U61B - Metrix, Compagnie Générale de

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 620 x 400 x 330 mm / 24.4 x 15.7 x 13 inch

• Notes

• Röhrenmessgerät mit 5 Instrumenten und stabilisierten Spannungen für Ua, Ug2 und Ug1 Vorgänger des U61C. Steuergitter einstellbar 0... -50 V; Schirmgitter und Anode je 10...300 V; 2 getrennt einstellbare und stabilisierte Schirmgitterspannungen vorhanden. Überlastungsschutzschalter für Anodenstrom und für Netztrafo-Primärseite zusätzlich zur Sicherung.

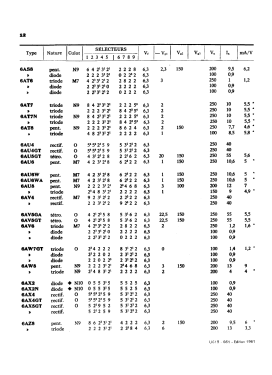

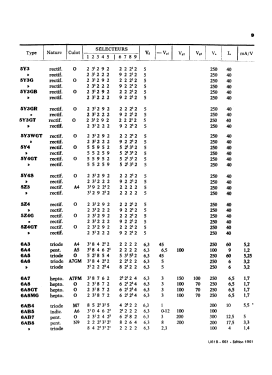

  Tension filament de 1,1 V à 117 V, Tension grille (G1) de 0 à 50 V, Tensions écrans (G2 et G3) de 10 à 300 V débit admissible sur chaque électrode 15 mA, Tension anode de 10 à 300 V débit admissible 100 mA. Sécurités: Disjoncteur de protection sur dépassement du courant anodique, Disjoncteur de protection sur dépasement du courant secteur, Fusible de protection secteur.

  Deutschsprachige Bedienungsanleitung bei U61

• Net weight (2.2 lb = 1 kg)
• 35 kg / 77 lb 1.5 oz (77.093 lb)

• Author
• Model page created by Burkhard Hasselmeier. See "Data change" for further contributors.
