Radio-Clock RC2001

Radio-Clock RC2001; Mikroelektronik ' (ID = 1983431) Radio

Radio-Clock RC2001; Mikroelektronik ' (ID = 1983432) Radio

Radio-Clock RC2001; Mikroelektronik ' (ID = 160927) Radio

Radio-Clock RC2001; Mikroelektronik ' (ID = 1983433) Radio

Radio-Clock RC2001; Mikroelektronik ' (ID = 1983434) Radio

Radio-Clock RC2001; Mikroelektronik ' (ID = 1983435) Radio

Radio-Clock RC2001; Mikroelektronik ' (ID = 1983436) Radio

Radio-Clock RC2001; Mikroelektronik ' (ID = 1983437) Radio

Radio-Clock RC2001; Mikroelektronik ' (ID = 1983438) Radio

Radio-Clock RC2001; Mikroelektronik ' (ID = 1983439) Radio
Radio-Clock RC2001; Mikroelektronik ' (ID = 2503743) Radio Radio-Clock RC2001; Mikroelektronik ' (ID = 431221) Radio
Radio-Clock RC2001; Mikroelektronik ' (ID = 74498) Radio Radio-Clock RC2001; Mikroelektronik ' (ID = 94087) Radio
Radio-Clock RC2001; Mikroelektronik ' (ID = 431222) Radio Radio-Clock RC2001; Mikroelektronik ' (ID = 627315) Radio
Radio-Clock RC2001; Mikroelektronik ' (ID = 1151456) Radio Radio-Clock RC2001; Mikroelektronik ' (ID = 1391564) Radio
Radio-Clock RC2001; Mikroelektronik ' (ID = 1396317) Radio Radio-Clock RC2001; Mikroelektronik ' (ID = 1685494) Radio
Use red slider bar for more.
Radio-Clock RC2001; Mikroelektronik ' (ID = 2503743) Radio
Mikroelektronik ': Radio-Clock RC2001 [Radio] ID = 2503743 1400x1117
Select picture or schematic to display from thumbnails on the right and click for download.
For model Radio-Clock RC2001, Mikroelektronik 'Anna Seghers', Neuhaus a.R, VEB, RFT; (Ostd.) - vorm. Röhrenwerk

Country:  Germany
Manufacturer / Brand:  Mikroelektronik 'Anna Seghers', Neuhaus a.R, VEB, RFT; (Ostd.) - vorm. Röhrenwerk
Year: 1984/1985 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 5:
Main principle Superheterodyne (common); ZF/IF 455/10700 kHz
Tuned circuits 6 AM circuit(s)     7 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Dry Batteries / 6 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 0.25 W (unknown quality)
from Radiomuseum.org Model: Radio-Clock RC2001 - Mikroelektronik 'Anna Seghers'
Material Modern plastics (no Bakelite or Catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 176 x 110 x 45 mm / 6.9 x 4.3 x 1.8 inch
Notes

Der RC 2001 ist ein Empfänger für MW und UKW, kombiniert mit einer Digitaluhr Kaliber 44-10. Der Empfangsteil ist mit dem Schaltkreis A283 aufgebaut. Der ZF- Verstärker enthält 2 Piezofilter. Wecken ist durch Einschalten des Radios oder durch einen Summton möglich. Die Uhr wird mit einer separaten Zelle R6 versorgt.

Austausch Originaldreko von Tesla auf Schalkau Dreko. Folgende Änderungen sind erforderlich: C 106 entfällt, C 108 ändern in 56 pf, C 116 ändern in 4,7 pf und C 120 in 47 pf.

Net weight (2.2 lb = 1 kg) 0.5 kg / 1 lb 1.6 oz (1.101 lb)
Price in first year of sale 410.00 DM
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Hein, Das Kofferradio in der DDR

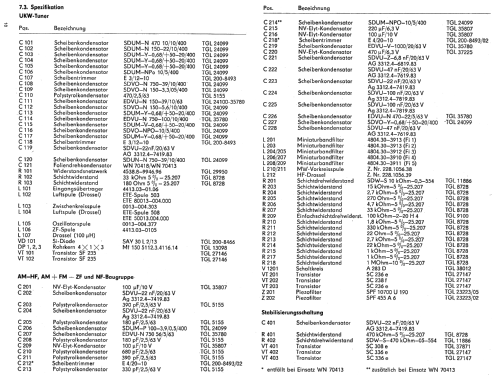

Literature/Schematics (1) Service-DVD Funkverlag B. Hein (Zeitschrift RFE 1985 Heft 5)

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
