SE-226

SE-226; Militär - Schweiz (ID = 1600113) Military SE-226; Militär - Schweiz (ID = 1600114) Military
SE-226; Militär - Schweiz (ID = 1600115) Military
Use red slider bar for more.
SE-226; Militär - Schweiz (ID = 1600113) Military
Militär - Schweiz: SE-226 [Military] ID = 1600113 834x933
Select picture or schematic to display from thumbnails on the right and click for download.
For model SE-226, Militär - Schweiz (verschiedene Hersteller):

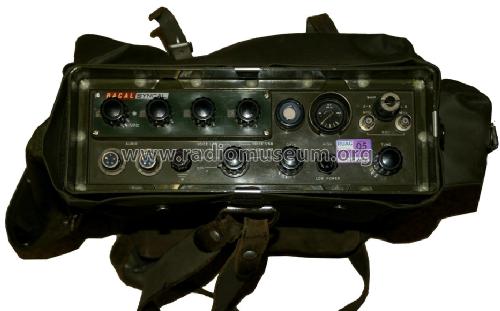

SE-226 im Rucksack

Country:  Switzerland
Manufacturer / Brand:  Militär - Schweiz (verschiedene Hersteller)
Year: 1975/1976 Category: Military Equipment
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Transceiver
Wave bands Short Wave (SW only)
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 18 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: SE-226 - Militär - Schweiz verschiedene
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Notes

Funkstation SE-226: (Racal Syncal): Kurzwellenfunkstation 2000 - 7999 kHz, Betriebsarten Telephonie AM (A3), Telephonie LSB/USB (A3J), Telegraphie LSB/USB (A2J), Ausgangsleistung (high / low power) Telephonie SSB 20/5 Watt, Telegraphie SSB 15/3,5 Watt, Telephonie AM 5/1 Watt.

Versorgung mittels NiCd Akku 18 V 3,5 Ah; Zubehör Akku-Ladegerät ALGT-226.

Antennen: Marschantenne (Rutenantenne, 2,44 m) und Fernantenne (inverted V  Dipolantenne mit 9 m Mast).

Zusatzausrüstung ZT/A-226 und ZT/B-226 mit Lautsprecher-Verstärker , Koax-Kabel, letztere mit Morsetaste und Kopfhörer.

1976/77 wurden für die Einheiten des Gebirgsarmeekorps 565 Geräte erworben, die Geräte konnten aufgrund des schlecht schirmenden Kunststoffgehäuses nicht in unmittelbarer Nähe zueinander betrieben werden und die Ausgangsleistung war für grössere Distanzen nur mit der Dipolantenne ausreichend. 1986 wurde eine Sprachverschlüsselung mit dem Sprachverschlüsselungszusatz SVZ-226 (in einem separaten Gehäuse) nachgerüstet.

Net weight (2.2 lb = 1 kg) 8 kg / 17 lb 9.9 oz (17.621 lb)
Mentioned in -- Original-techn. papers.

Model page created by Martin Bösch. See "Data change" for further contributors.
