Longueurs d'ondes rectifiées (Ondemètre, wavemeter)

MILITARY France, production militaire commune

  • Year
  • 1918 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 278628

 Technical Specifications

  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Storage and/or dry batteries / 4 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material

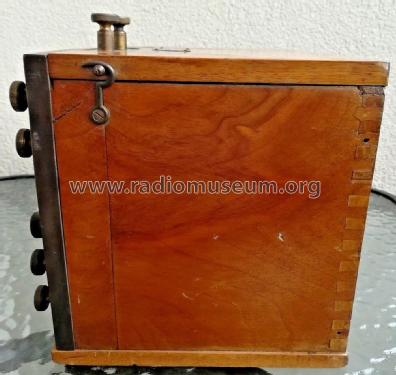

  • Wooden case
  • from Radiomuseum.org
  • Model: Longueurs d'ondes rectifiées - MILITARY France, production
  • Shape
  • Tablemodel, Box - most often with Lid (NOT slant panel).
  • Dimensions (WHD)
  • 260 x 190 x 230 mm / 10.2 x 7.5 x 9.1 inch
  • Notes
  • Cet appareil permet de mesurer ou contrôler la longueur d'onde aussi bien pour émetteurs que pour récepteurs. Double échelle sur condensateur variable, étalonnée de 110 à 490 mètres et de 300 à 1200 mètres. L'appareil contient un détecteur Tikker1 (alimentée par 4 Volt) et une connexion pour casque qui permettent le repérage de la source HF.

    Modèle très semblable au Ondemètre N°1 et  Controleur_d'Ondes.

    1Tikker: Inventé en 1908 par Valdemar Poulsen. Il consistait d'un interrupteur vibrant entre la sortie du récepteur et le casque de l'utilisateur, lequel, moyennant un électro-aimant, interrompait le circuit de façon répétitive à une vitesse dans le spectre auditif. Cela produisait un bruit bourdonnant dans le casque chaque fois que l'onde porteuse était présente. Ainsi les points et tirets du code Morse étaient rendus audibles. Voir aussi l'article Réception des Ondes Entretenues - Construction de Tikkers d'année 1920.


    This device allows to measure or verify the wavelength as well with transmitters as with receivers. It has a double scale on the variable capacitor, calibrated from 110 to 490 meters and from 300 to 1200 meters. The unit contains a tikker2 detector (fed by 4 Volt) and a connection for headphones that allow the tracking of the RF source.

    This model resembles strongly Ondemètre N°1 and  Controleur_d'Ondes.

    Tikker: invented in 1908 Valdemar Poulsen. It consisted of a vibrating switch contact between the receiver's output and ear/headphone, which was repeatedly opened by an electromagnet. It functioned as a crude modulator. It interrupted the signal from the detector at an audio rate, producing a buzz in the ear/headphone whenever the carrier was present. Thus the "dots" and "dashes" of the Morse code were made audible. See also the article (in French) Réception des Ondes Entretenues - Construction de Tikkers

  • Net weight (2.2 lb = 1 kg)
  • 5.1 kg / 11 lb 3.7 oz (11.233 lb)
  • Author
  • Model page created by Marcel Bruchez. See "Data change" for further contributors.
