Morseübungsgerät MÜG 3

Morseübungsgerät MÜG 3; Militär verschiedene (ID = 758046) Morse+TTY Morseübungsgerät MÜG 3; Militär verschiedene (ID = 758047) Morse+TTY

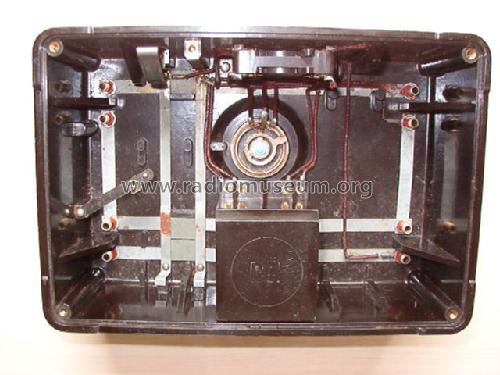

Morseübungsgerät MÜG 3; Militär verschiedene (ID = 1233871) Morse+TTY Morseübungsgerät MÜG 3; Militär verschiedene (ID = 1445792) Morse+TTY
Morseübungsgerät MÜG 3; Militär verschiedene (ID = 1605752) Morse+TTY
Use red slider bar for more.
Morseübungsgerät MÜG 3; Militär verschiedene (ID = 758046) Morse+TTY
Militär verschiedene: Morseübungsgerät MÜG 3 [Morse+TTY] ID = 758046 900x645
Select picture or schematic to display from thumbnails on the right and click for download.
For model Morseübungsgerät MÜG 3, Militär (verschiedene Hersteller gleicher Modelle):
ebay-VK: geidzilla

Country:  Germany
Manufacturer / Brand:  Militär (verschiedene Hersteller gleicher Modelle)
alternative name

WEHRMACHT
Year: 1942 ? Category: Morse-Equipment & TTY, RTTY, TDD etc.
Wave bands - without
Details
Power type and voltage Dry Batteries / 2 x 1,5 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Morseübungsgerät MÜG 3 - Militär verschiedene
Material Bakelite case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 220 x 70 x 145 mm / 8.7 x 2.8 x 5.7 inch
Notes

Morseübungsgerät MÜG 3.
Bauart A. Grothe u. Söhne, Köln-Zollstock. Anforderungsz. Ln 126061.
Es ist für zwei Tasten und Hörer eingerichtet; die Lautstärke ist einstellbar.

Das Funktionsprinzip ist die akustische Rückkopplung. Die Stromversorgung sind 2 Feldelemente T30, oder im Notfall eine 4,5V Flachbatterie. Auch für den Einbau der Flachbatterie ist das Gerät ausgestattet.

Net weight (2.2 lb = 1 kg) 0.160 kg / 0 lb 5.6 oz (0.352 lb)
Source of data -- Original-techn. papers.
Mentioned in Gregor Ulsamer: Faszination Morsetasten

Model page created by Bernd P. Kieck. See "Data change" for further contributors.
