Multimeter AN/PSM-6

• Pays
• Etats-Unis

• Fabricant / Marque
• MILITARY U.S. (different makers for same model)

• Année
• 1961 ?

• Catégorie
• Appareils de mesure et de dépannage (matériel de labo)

• Radiomuseum.org ID
• 361286

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• Gammes d'ondes
• - sans

• Tension / type courant
• Piles sèches / 1.34 & 12.06 Volt

• Haut-parleur
• - - Pas de sortie basse fréquence

• Matière
• Boitier métallique

• De Radiomuseum.org
• Modèle: Multimeter AN/PSM-6 - MILITARY U.S. different makers

• Forme
• Modèle de table générique

• Remarques

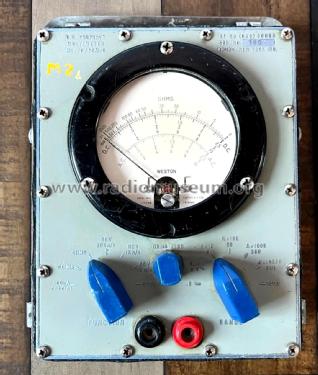

• This AN/PSM-6 Multimeter came in 2 versions: ME-70/PSM6 and ME-70A/PSM6. The additional accessories (probes, etc.) are included to comprise the AN designation.

  The characteristics were the same:
  Sensitivity 20 kΩ /V or 1 kΩ /V for Direct Current and 1 kΩ /V for Alternating Current.
  The measurement scales are illustrated in the attached diagram:
  Up to 1,000 V for AC and DC, up to 1,000 mA only for DC and up to x 10,000 Ω of resistance.
  Supplied with various accessories to facilitate the use of the device.

  The updated multimeter AN/PSM-6A differed from this one only for the DC scale up to 1,000 mA pulsed DC current, while this device measures output voltages up to 1,000 V RMS.

• Littérature
• -- Original-techn. papers. (Original Technical manual in my collection.)

• Auteur
• Modèle crée par Pier Antonio Aluffi. Voir les propositions de modification pour les contributeurs supplémentaires.
