Airline GSE-6000A

• País
• Estados Unidos

• Fabricante / Marca
• Montgomery Ward & Co. (Wards, Airline); Chicago, IL

• Año
• 1956

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 263355

• • Brand: Airline or Air-Line

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 29

• Válvulas
• 6BZ7 6U8 6DC6 6DC6 6DC6 6DC6 6DC6 6DC6 6CB6 6CB6 12BY7 12BY7 6AN8 6AN8 6AU6 6AU6 6AU6 6AU6 6BN6 6BN6 6AV6 6AV6 6AQ5 6AQ5 12AU7 12AU7 6BL7GT 6BL7GT 6AL5 6AL5 6SN7GT 6SN7GT 6CB5 6CB5 6AU4GT 6AU4GT 3A2 3A2 3A3 3A3 3A3 3A3 6BK4 6BK4 6U8 6U8 6BJ7 6BJ7 6CL6 6CL6 6U8 6U8 12BH7 12BH7 21AXP22 21AXP22

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 45750/41250 kHz

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 cycles, 117V = 110 -120 Volt

• Altavoz
• 2 Altavoces

• Material
• Madera

• de Radiomuseum.org
• Modelo: Airline GSE-6000A - Montgomery Ward & Co. Wards,

• Forma
• Consola baja, patas más cortas del 50%.

• Anotaciones

• Airline model GSE-6000A is a 21" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with VHF tuner 20E1079 and picture tube 21AXP22. Speakers 10" and 5".



• Documentación / Esquemas (1)

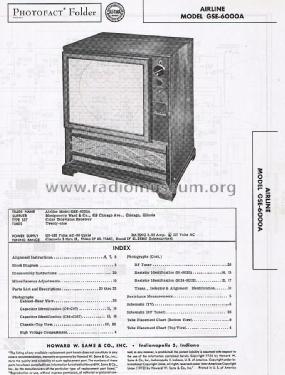

• Photofact Folder, Howard W. SAMS (Set 324 Folder 2 dated 7-56.)

• Autor
• Modelo creado por un miembro de A. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 2355 modelos, 1479 con imágenes y 1853 con esquemas.
