- Land
- USA
- Hersteller / Marke
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Jahr
- 1940/1941
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 48669

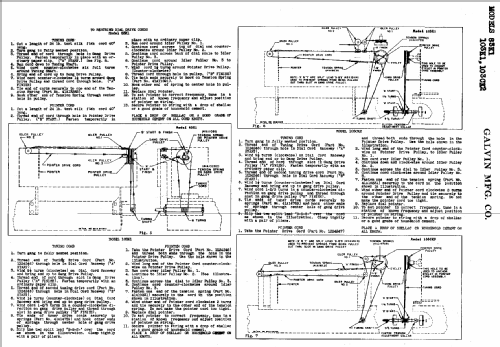

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 10
- Hauptprinzip
- Super mit HF-Vorstufe; ZF/IF 455 kHz
- Anzahl Kreise
- 8 Kreis(e) AM
- Wellenbereiche
- Mittelwelle, Kurzwelle und Tropenband.
- Betriebsart / Volt
- Wechselstromspeisung / 117 Volt
- Lautsprecher
- Dynamischer LS, mit Erregerspule (elektrodynamisch) / Ø 12 inch = 30.5 cm
- Belastbarkeit / Leistung
- 15 W (Qualität unbekannt)
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 103CK2 - Motorola Inc. ex Galvin Mfg.Co
- Form
- Standgerät mit Drucktasten.
- Abmessungen (BHT)
- 28.5 x 42.25 x 14 inch / 724 x 1073 x 356 mm
- Bemerkung
-
Loop Antenna. Presence of a clock. Tuning by push-buttons and tuner motor. Tuning Range 540 to 1720 kc, 1700 to 5700 kc and 5700 to 18,000 kc.
- Datenherkunft extern
- Ernst Erb
- Schaltungsnachweis
- Rider's Perpetual, Volume 12 = ca. 1941 and before
- Literatur/Schema (3)
- Motorola Folder H-201, for 1941.
