14P5-3 Ch=TS-423
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- País
- Estados Unidos
- Fabricante / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Año
- 1957 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 128123
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 14
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt
- Altavoz
- Altavoz dinámico (de imán permanente) / Ø 4 inch = 10.2 cm
- Material
- Plástico moderno (Nunca bakelita o catalina)
- de Radiomuseum.org
- Modelo: 14P5-3 Ch=TS-423 - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Sobremesa de cualquier forma, detalles no conocidos.
- Ancho, altura, profundidad
- 17 x 13 x 15 inch / 432 x 330 x 381 mm
- Anotaciones
-
Motorola model 14P5-3 is a 14" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis TS-423, VHF tuner WTT-86 and picture tube 14RP4A.
- Procedencia de los datos
- -- Collector info (Sammler)
- Documentación / Esquemas (1)

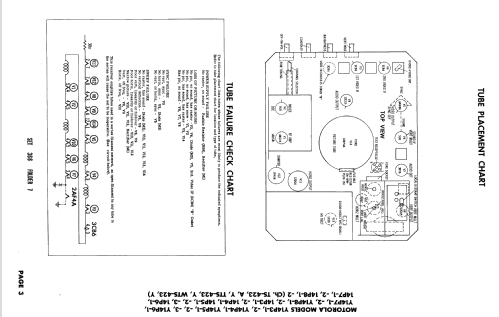

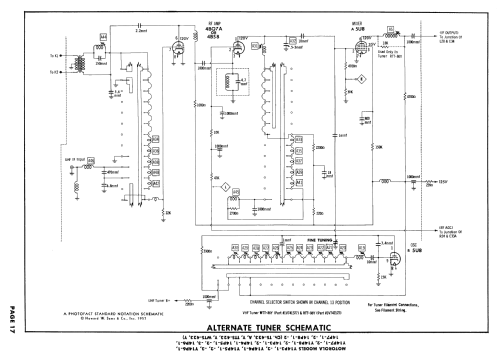

- Photofact Folder, Howard W. SAMS (Set 366 Folder 7 dated 8-57)
- Autor
- Modelo creado por un miembro de A. Ver en "Modificar Ficha" los participantes posteriores.
