17F13B Ch= TS-395A
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Produttore / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Anno
- 1953 ?
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 360872
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 17
- Valvole
- 6CB6 6U8 6CB6 6CB6 6CB6 6AH6 6AU6 6AL5 6SN7GT 6W6GT 6SN7GT 12BH7 6SN7GT 6BQ6GT 12AX4GT 1B3GT 17LP4
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- Gamme d'onda nelle note.
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60Hz, 117V=110-120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile)
- Materiali
- Plastica (non bachelite o catalina)
- Radiomuseum.org
- Modello: 17F13B Ch= TS-395A - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Soprammobile con qualsiasi forma (non saputo).
- Annotazioni
-
Motorola model 17F13B is a 17” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis TS-395A, VHF tuner 1U720781 and picture tube 17LP4.
- Letteratura / Schemi (1)

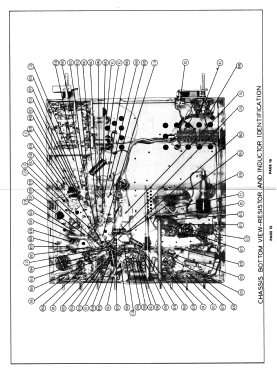

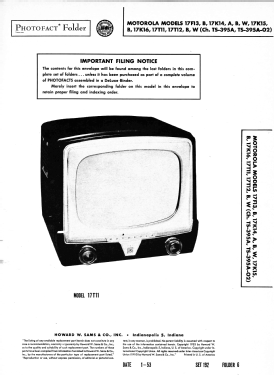

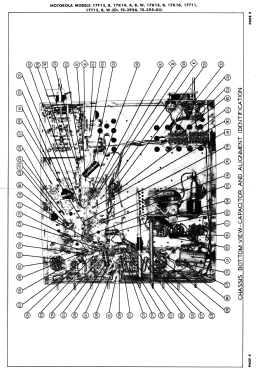

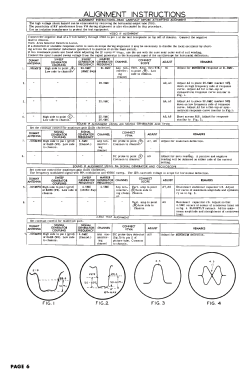

- Photofact Folder, Howard W. SAMS (Set 192, folder 6, dated 1-53)
- Autore
- Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.
