17P2-1 Ch= TS-426
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Pays
- Etats-Unis
- Fabricant / Marque
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Année
- 1957 ?
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 319358
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 18
- Lampes / Tubes
- 4BC8 5U8 3BZ6 3BZ6 3CB6 6AW8A 6CG7 3AU6 3AL5 7AU7 5AQ5 7AU7 12W6GT 6CG7 12DQ6 19AU4 3A2 or 3A3 17BZP4
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- Bandes en notes
- Tension / type courant
- 60 Hz, 117V = 110 -120 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm
- Matière
- Plastique moderne (pas de bakélite, ni de catalin)
- De Radiomuseum.org
- Modèle: 17P2-1 Ch= TS-426 - Motorola Inc. ex Galvin Mfg.Co
- Forme
- Modèle de table générique
- Remarques
-
Motorola model 17P2-1 is a 17" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis TS-426, VHF tuner TT-95 and picture tube 17BZP4.
- Schémathèque (1)

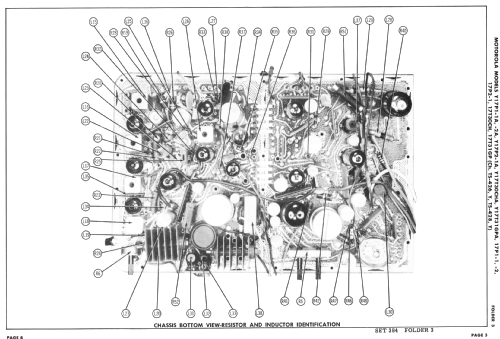

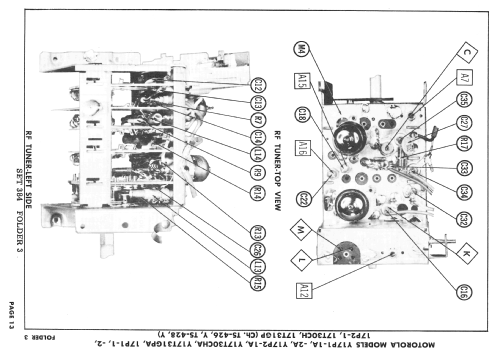

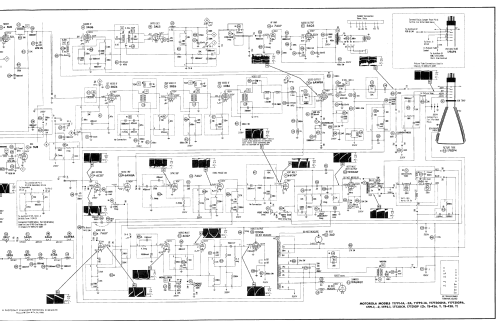

- Photofact Folder, Howard W. SAMS (Set 384 Folder 3 dated 1-58)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
