17T27CH Ch= TS-422

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Anno
• 1957

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 255500

• Immagini

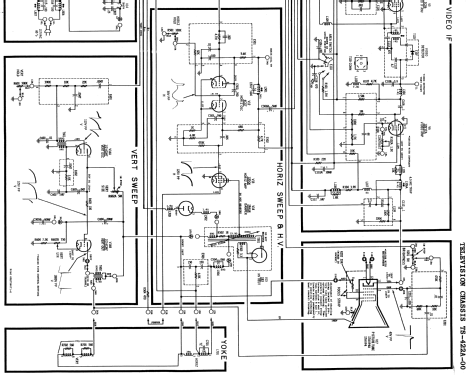

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 17

• Valvole
• 3BC5 or 3CE5 5U8 3CB6 3CB6 3CB6 12BY7A 3AU6 3AL5 7AU7 12L6GT 7AU7 6CG7 12DQ6 19AU4 1B3 6CM7 17AVP4A or 17AVP4

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm

• Materiali
• Mobile di metallo

• Radiomuseum.org
• Modello: 17T27CH Ch= TS-422 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Dimensioni (LxAxP)
• 19.5 x 17.125 x 15.5 inch / 495 x 435 x 394 mm

• Annotazioni

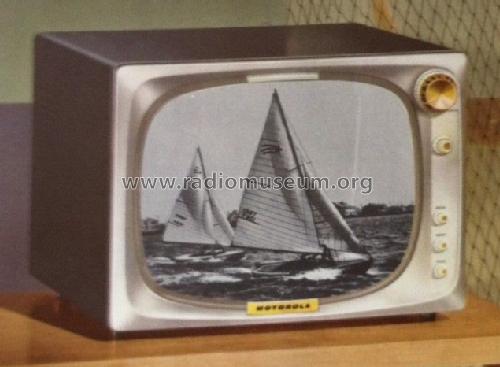

• The Motorola  17T27CH is a 17" b/w TV with US FCC standard VHF tuner channels 2 thru 13. Equipped with chassis TS-422, VHF tuner TT-84 and picture tube 17AVP4A or 17AVP4. Has Qty(2) Selenium rectifiers. Cabinet color is charcoal.

• Bibliografia
• -- Original prospect or advert

• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (Set 344 Folder 18-S date 1 - 57)

• Letteratura / Schemi (2)

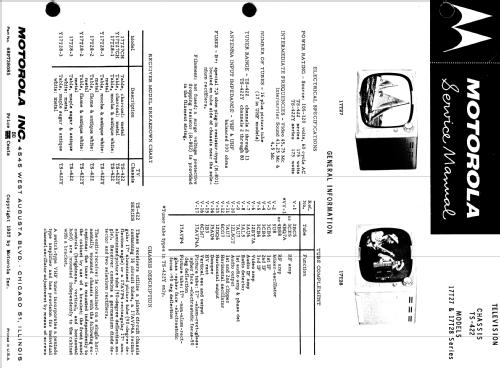

• - - Manufacturers Literature (Motorola Service Manual 68P738085 dated 1957)

• Letteratura / Schemi (3)
• Photofact Folder, Howard W. SAMS (Set 368 Folder 9 dated 8-57)

• Autore
• Modello inviato da un iscritto da A. Utilizzare "Proponi modifica" per inviare ulteriori dati.
