17T5A Ch=TS-214
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- País
- Estados Unidos
- Fabricante / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Año
- 1952 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 355300
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 17
- Válvulas
- 6CB6 6U8 6CB6 6CB6 6AH6 6AU6 6AL5 6C4 6W6GT 6SN7GT 12BH7 6AL5 6SN7GT 6BQ6GT 12AX4GT 1B3GT 17TP4
- Fecha de la oposición
- La fecha del modelo contradice la de alguna válvula. [ 6U8 (1953)]
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60Hz, 117V=110-120 Volt
- Altavoz
- Altavoz dinámico (de imán permanente)
- Material
- Madera
- de Radiomuseum.org
- Modelo: 17T5A Ch=TS-214 - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Consola baja, patas más cortas del 50%.
- Anotaciones
-

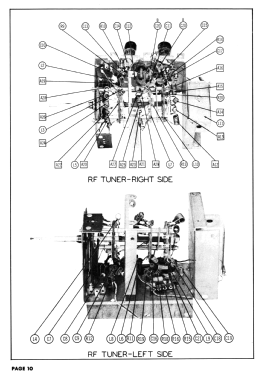

Motorola model 17T5A is a 17” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis TS-214, VHF tuner 1X703205 and picture tube 17TP4.
- Documentación / Esquemas (1)

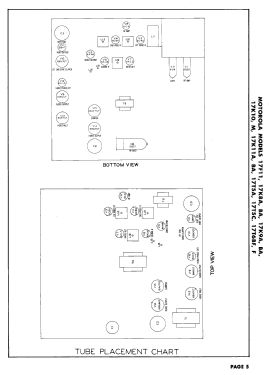

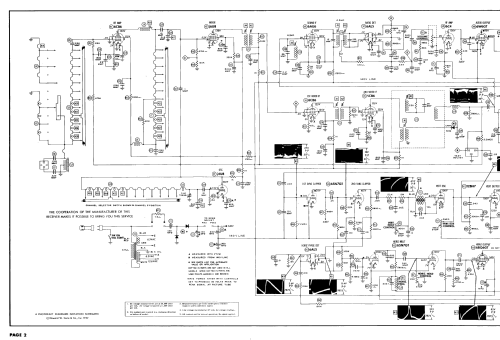

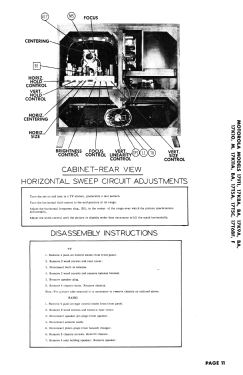

- Photofact Folder, Howard W. SAMS (Set 165, folder 7, dated 4-52)
- Autor
- Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
